SP2403 3단계 고성능 벡터 제어 및 엘리베이터 현대화를 위한 안전한 토크 오프 STO 안전 기능

유니드라이브 SP 시리즈 SP2403 AC 인버터 드라이브, 3단계 고성능 벡터 제어

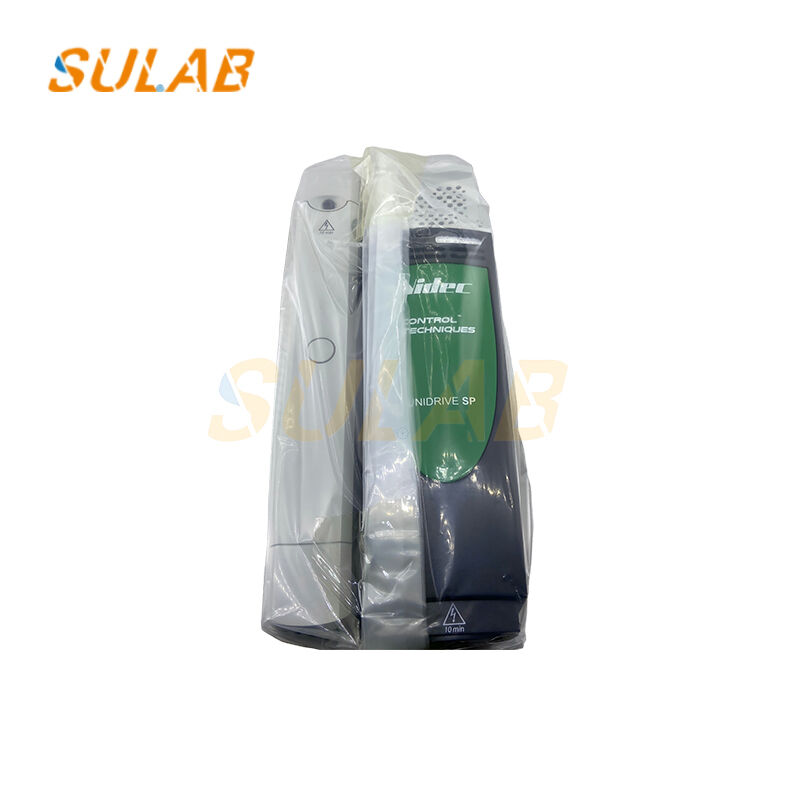

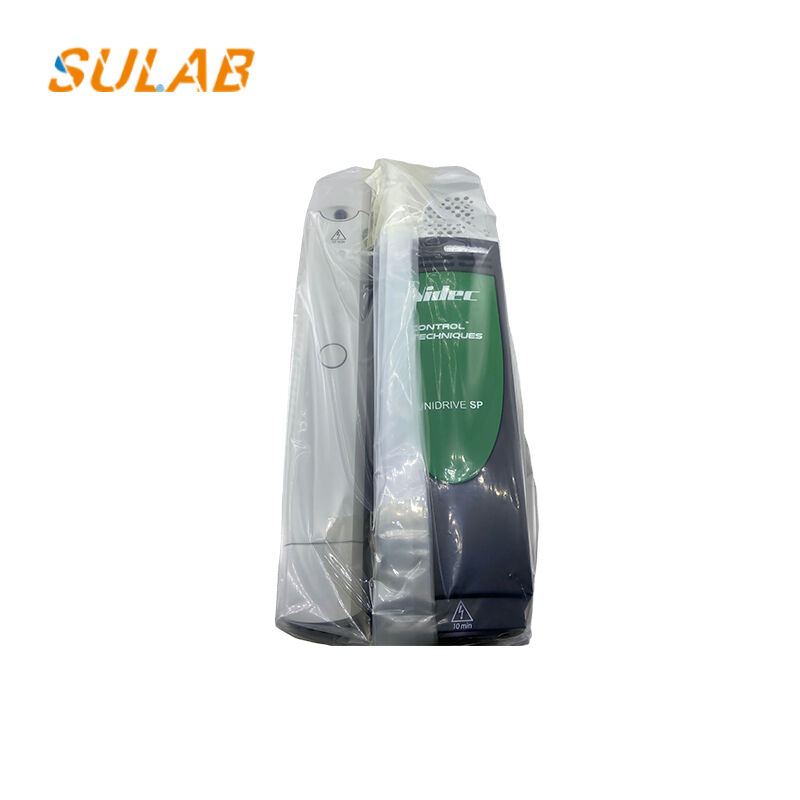

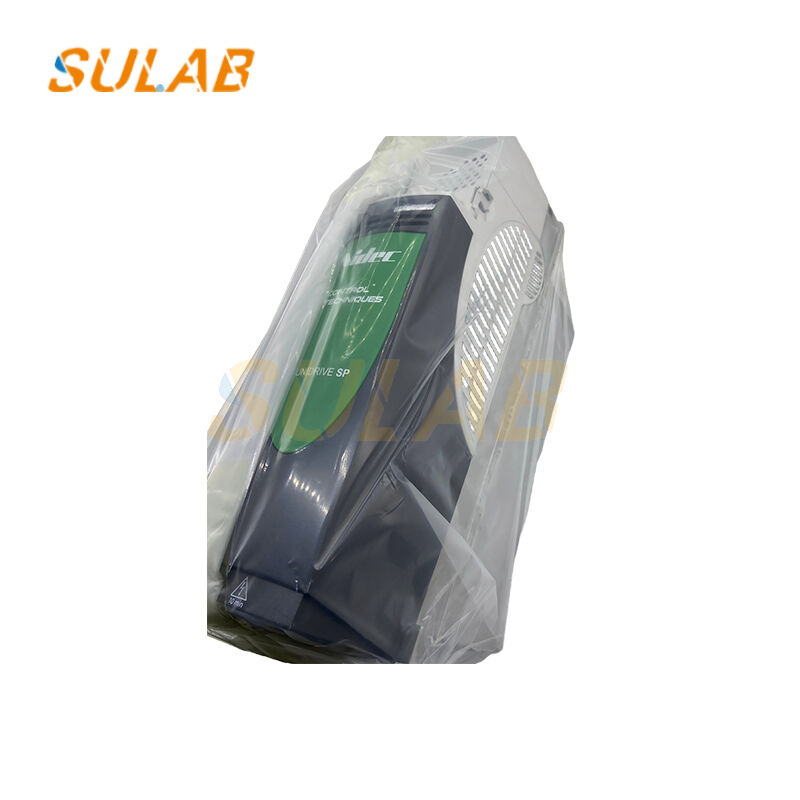

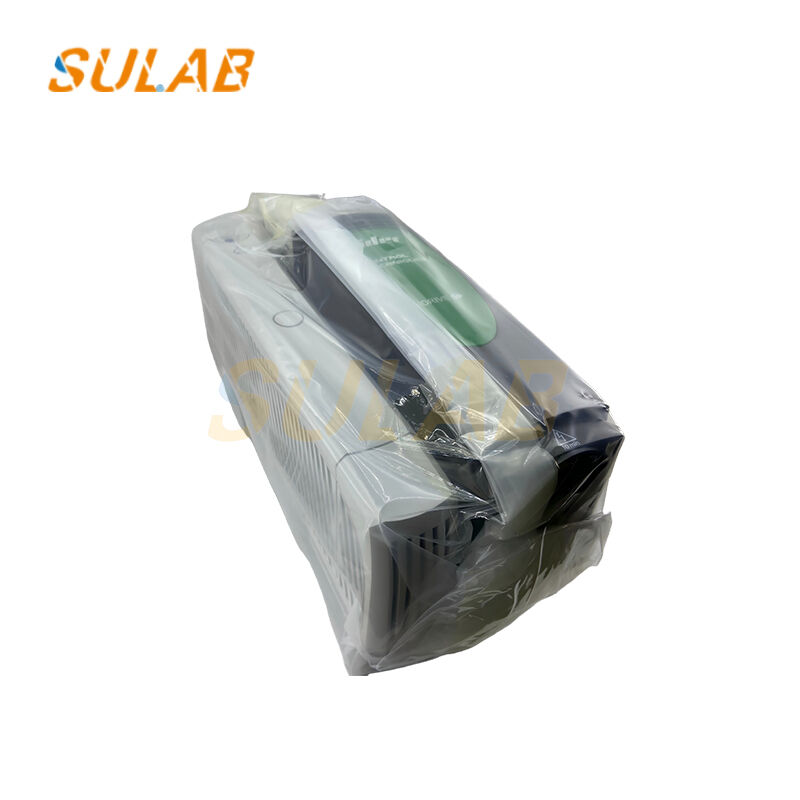

SP2403는 Control Techniques가 제조한 Unidrive SP 고성능 유니버설 AC 드라이브 시리즈에 속합니다. 3단계 380-480V 입력, 중용 11kW / 정상용 15kW 출력,평준 연속 전류 25~29A여러 제어 모드: V/F, 오픈 루프 벡터, 폐쇄 루프 벡터 및 서보 제어, 비동기 및 동기 모터와 호환. 내장된 다채널 프로그래밍 I/O,Modbus RTU RS485 통신 인터페이스, 엔코더 피드백 및 필드버스 연결을 위한 선택적 확장 모듈을 지원합니다. SIL3/PLe 표준을 충족하는 안전 토크-오프 STO 안전 기능, 완전한 초전류, 초전압,저전압 및 과열 보호 기능. 콤팩트 패널 장착 구조, 우수한 항 진동 및 항 간섭 능력. 폭넓게 엘리베이터 현대화, 산업 기계 리노베이션에 사용됩니다.고장난 원래 SP2403 드라이브 유닛의 직접 교체.

기능

1. 3단계 모터에 대한 실시간 정밀 속도 및 토크 조절, 엘리베이터 또는 산업 장비에 대한 원활한 시작-정지 및 변속 속도 작동을 실현합니다.
2. 여러 가지 내장 보호 메커니즘이 비정상적인 상태가 발생하면 출력을 빠르게 차단하여 모터 및 주변 전기 구성 요소를 보호합니다.
3. 인코더 신호 피드백을 지원하고 고정도 폐쇄 루프 제어, 변동 부하 조건에서 안정적인 실행 성능을 보장합니다.
4. 모드버스 RTU를 통해 메인 컨트롤러와 통신, 매개 변수 구성, 오류 진단 및 실행 상태 모니터링을 실현합니다.
5. 동적 브레이킹 및 DC 주입 브레이킹 기능은 엘리베이터와 같은 리프팅 장비에 대한 신뢰할 수있는 빠른 정지 기능을 보장합니다.

풍부한 내용

입력 전압: 3단계 AC 380-480V; 입력 주파수:48-65Hz. 작업 환경 온도: 0°C ~ +40°C 풀 로드 작동을 위해; -10°C ~ +55°C 전력 감소; 상대 습도 ≤95%, 응축되지 않습니다.실내 기계실 또는 제어 캐비닛 내부에 설치부식성 가스, 전도성 먼지, 물 스프래치 및 강한 전자기 간섭으로부터 멀리하십시오. 전선 또는 매개 변수 변경 전에 전원을 차단해야합니다.엔진 이름판 데이터에 따라 매개 변수 시동에 전문 기술자가 필요합니다.일반적인 응용: 승객 엘리베이터 드라이브 시스템, 재료 처리 장비, 포장 기계 및 기타 산업 자동화 장비.과열 오류를 피하기 위해 정기적으로 냉각 팬과 히트 싱크 먼지 축적 검사.
