MONARCH MCTC-MCB-B CAN 버스 통신 안전 모니터링 및 산업용 ARM 마이크로프로세서

MONARCH MCTC-MCB-B 엘리베이터 메인 제어 보드 NICE3000 통합 컨트롤러 CAN 버스 안전 모니터링 PCB 리프트 교체 부품

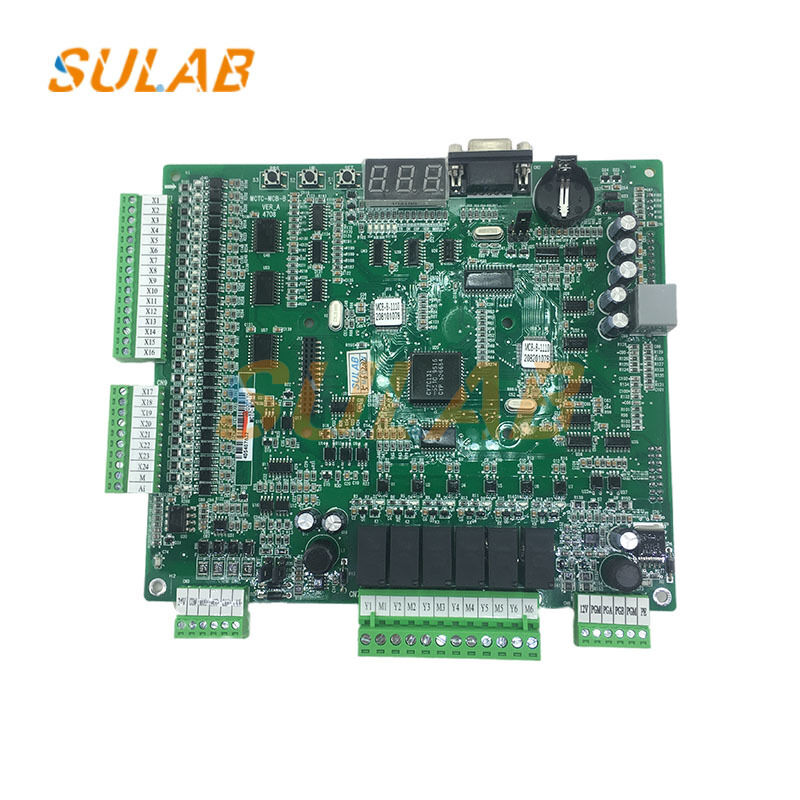

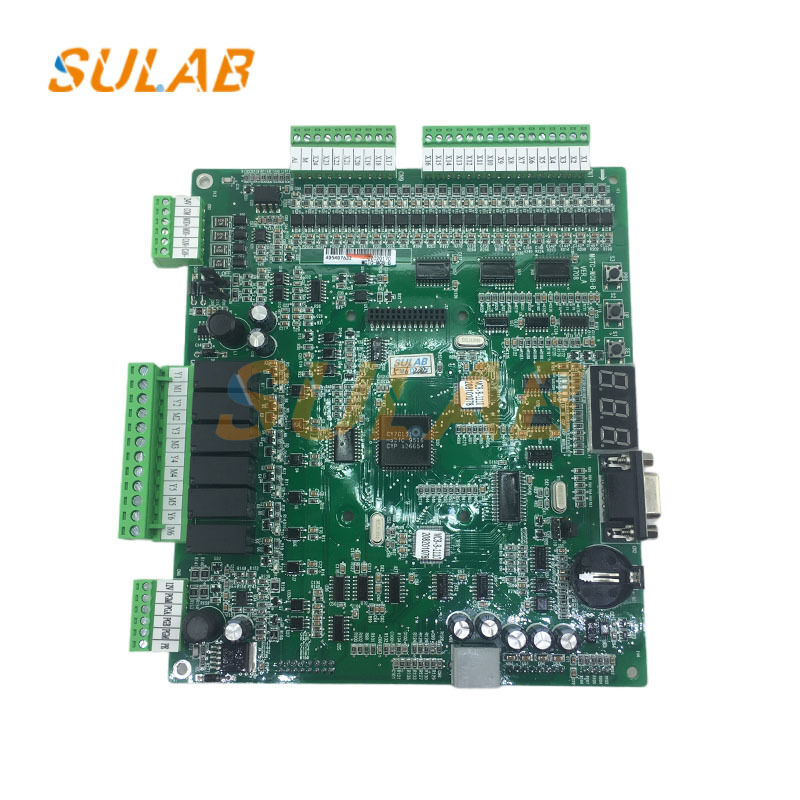

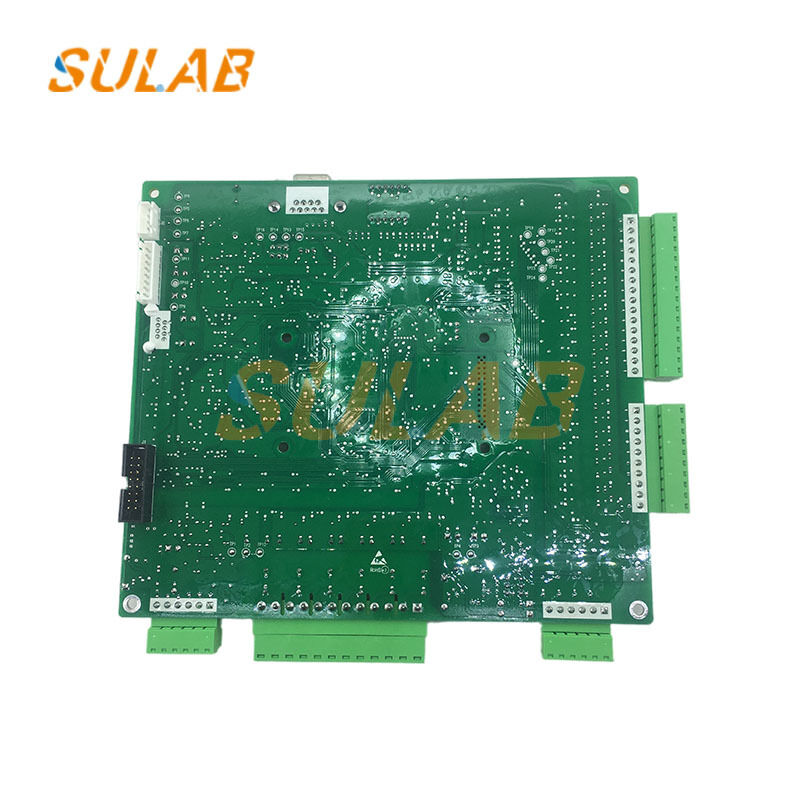

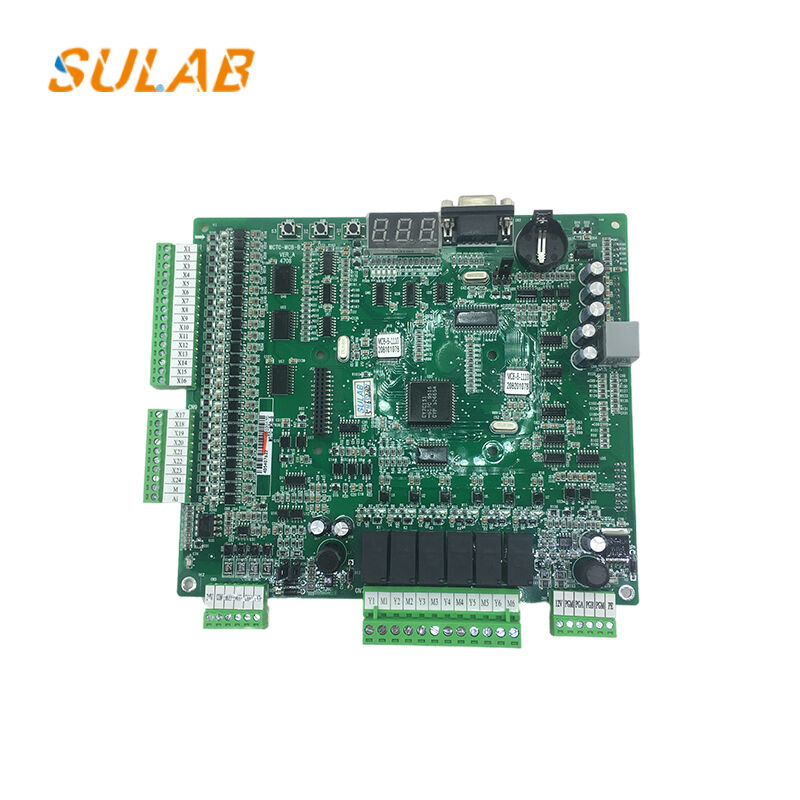

MCTC-MCB-B는 Monarch NICE3000 시리즈 통합 엘리베이터 컨트롤러 전용으로 설계된 핵심 메인 제어 PCB로, 전체 엘리베이터 시스템의 중앙 두뇌 역할을 합니다. 산업용 ARM 마이크로프로세서, 내장형 다중 채널 디지털 입출력 단자, CAN 버스 통신 인터페이스, 디지털 고장 코드 표시 튜브 및 완전한 안전 감지 회로를 채택했습니다. 다단계 서지 억제 부품이 있는 난연성 PCB는 강력한 전자기 간섭 방지 성능, 엘리베이터 호이스트웨이 환경에서의 장기 연속 작동을 위한 안정적인 신호 전송을 제공합니다. 단일 엘리베이터, 그룹 제어 및 병렬 연동을 지원하며 주거용, 상업용 승객 엘리베이터와 널리 호환됩니다.

전체 엘리베이터 운행 로직 계산
모든 카 호출 및 홀 호출 신호를 처리하고 엘리베이터 가속, 감속, 운행 속도 및 레벨링 위치를 계산하여 부드러운 시작, 정속 주행 및 정확한 층 정지를 실현합니다.
다중 장치 버스 통신 및 데이터 상호 작용
CAN 버스를 통해 카 상부 보드, 도어 제어 보드, 홀 디스플레이 패널 및 인버터와 양방향 데이터 전송을 실현합니다. 승객 대기 효율성을 최적화하기 위해 다중 리프트 그룹 제어 스케줄링을 지원합니다.
전체 안전 루프 인터록 보호
과속 스위치, 카 도어 잠금 장치, 홀 도어 잠금 장치, 피트 안전 스위치 및 터미널 리미트 스위치를 포함한 안전 회로를 지속적으로 모니터링합니다. 비정상 신호가 감지되면 즉시 구동 출력을 차단하여 과도한 이동, 열린 문으로 운행 및 기타 안전 위험을 방지합니다.

엘리베이터 PCB 보드 - FAQ

Q1: 올바른 교체용 엘리베이터 PCB 보드를 어떻게 식별합니까?
교체용 엘리베이터 PCB 보드를 식별하려면 원래 부품 번호, 하드웨어 개정판, 보드 마킹 및 엘리베이터 컨트롤러 모델을 확인하십시오. PCB 양면의 선명한 사진은 다른 버전을 구별하는 데 도움이 될 수 있습니다.

Q2: 유사한 부품 번호의 엘리베이터 PCB 보드는 상호 교환 가능합니까?
반드시 그런 것은 아닙니다. 유사한 부품 번호의 엘리베이터 PCB 보드는 하드웨어 개정판, 펌웨어, 커넥터 레이아웃 또는 통신 프로토콜이 다를 수 있습니다. 호환성은 기존 엘리베이터 시스템과 비교하여 확인해야 합니다.

Q3: 교체용 엘리베이터 PCB 보드에 프로그래밍이 필요합니까?
일부 교체용 PCB 보드는 펌웨어 구성, 매개변수 설정 또는 시스템별 프로그래밍이 필요합니다. 다른 보드에는 이미 필요한 소프트웨어가 포함되어 있을 수 있습니다. 올바른 절차는 PCB 모델과 엘리베이터 제어 시스템에서의 역할에 따라 달라집니다.

Q4: 전체 제어 시스템을 교체하지 않고 결함이 있는 엘리베이터 PCB 보드를 교체할 수 있습니까?
경우에 따라 교체용 PCB가 기존 컨트롤러, 펌웨어, 배선 및 연결된 구성 요소와 호환되는 경우 개별 PCB를 교체할 수 있습니다. 자격을 갖춘 기술자가 교체 여부를 결정하기 전에 결함을 확인해야 합니다.

Q5: 교체용 엘리베이터 PCB 보드를 소싱할 때 어떤 정보를 제공해야 합니까?
원래 PCB 부품 번호, 하드웨어 개정판, 엘리베이터 모델, 선명한 보드 사진 및 필요한 수량을 제공해 주십시오. SULAB는 이러한 세부 정보를 검토하고 사용 가능한 교체 옵션을 확인하는 데 도움을 드릴 수 있습니다.
