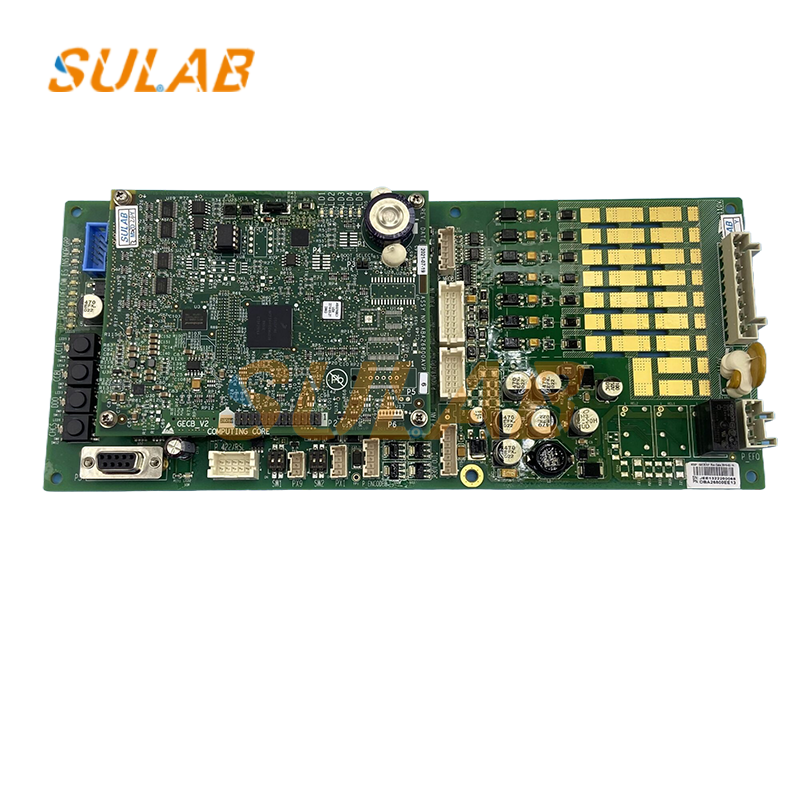

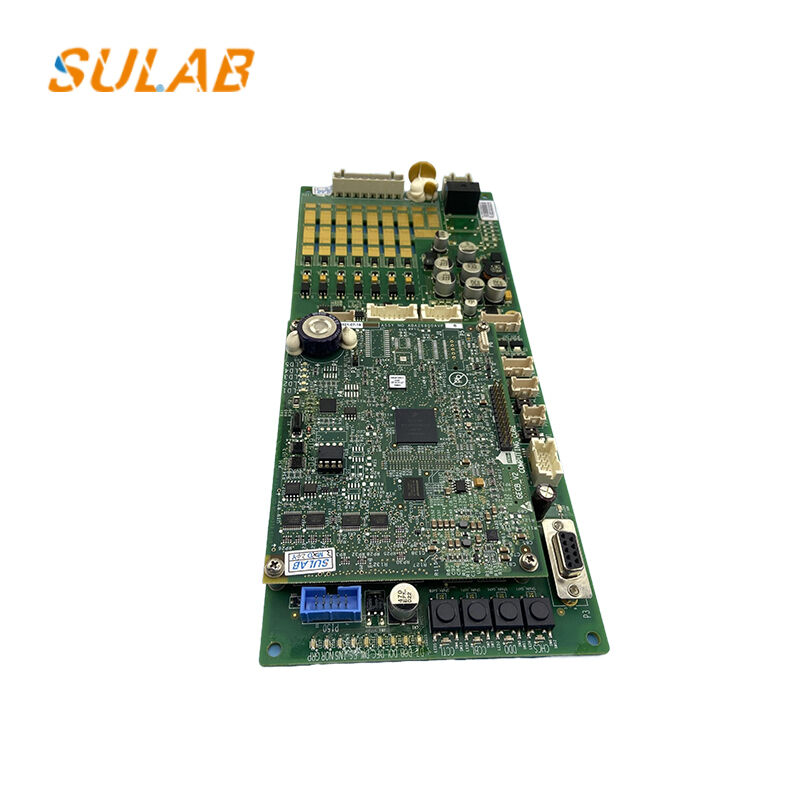

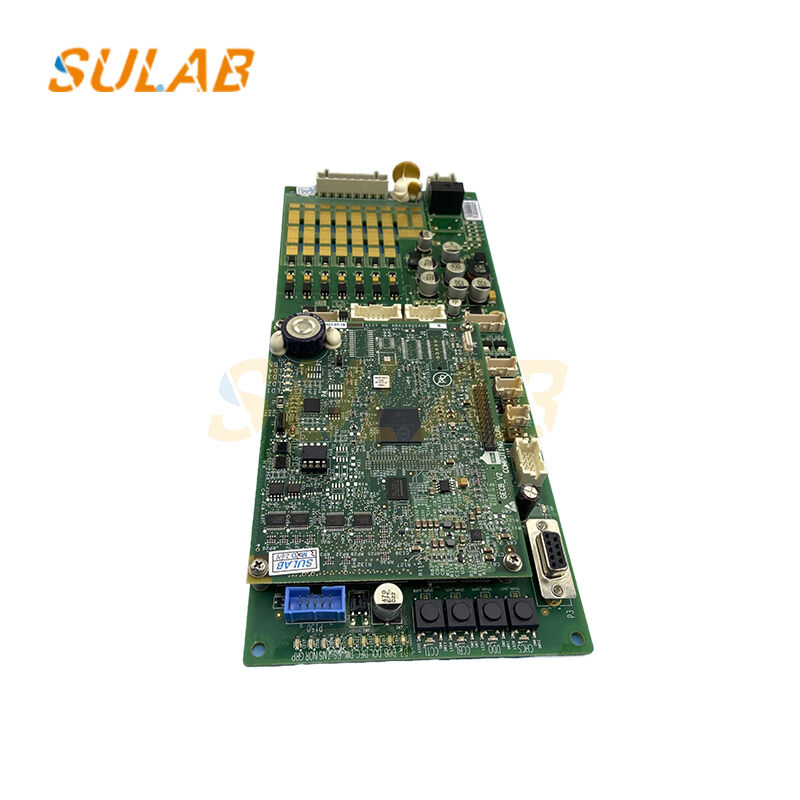

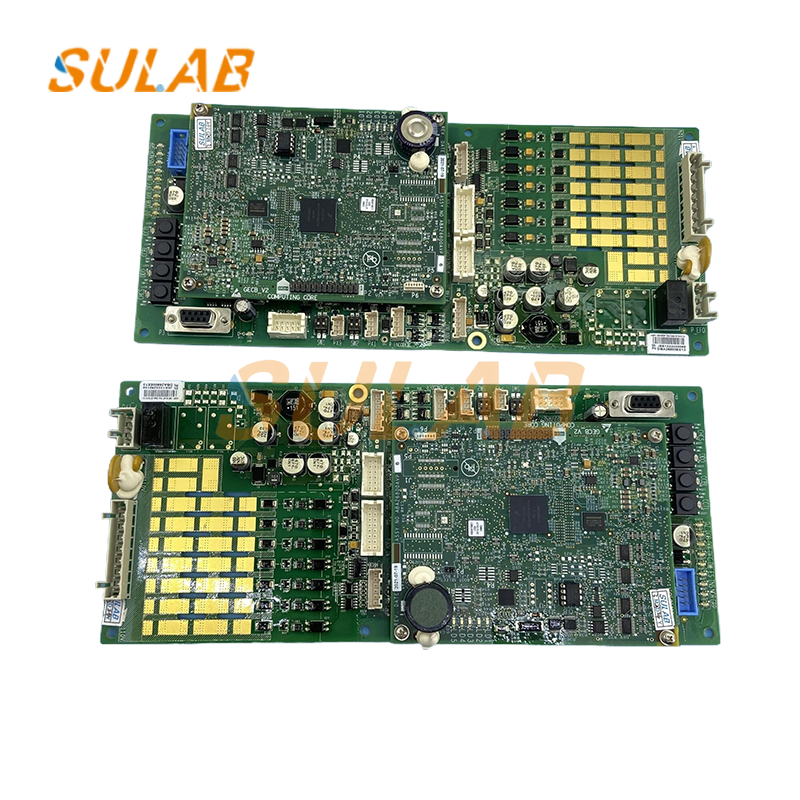

OT*S GECB 본보드 DBA26800EE13 신호 처리 및 안전 모니터링과 함께 엘리베이터 제어 PCB

OT*S GECB 메인 보드 DBA26800EE13 | GEN2 MRL 엘리베이터 일반 제어 PCB 보드 신호 처리 및 안전 모니터링 리프트 예비 부품

DBA26800EE13은 OTIS GEN2 기계실 없는 엘리베이터에 독점적으로 맞춰진 원래 GECB (일반 엘리베이터 제어 보드) 코어 메인 제어 PCB입니다. 전체 엘리베이터 시스템의 중앙 두뇌로서 산업용 마이크로프로세서 제어 아키텍처를 채택하고, 다중 채널 신호 입출력 단자, CAN 버스 통신 포트 및 고장 진단 회로를 통합합니다. 강철 벨트 견인 시스템, 인코더 위치 피드백, 레벨링 센서 신호 수신 및 모든 안전 루프 감지 기능을 완벽하게 지원합니다.

• 전체 엘리베이터 작동 로직 제어




  COP, LOP 및 카 상단의 모든 호출 신호를 처리합니다. GEN2 엘리베이터의 부드러운 시작, 균일 속도 작동 및 정확한 층 정지를 실현하기 위해 주행 속도, 가속, 감속 및 레벨링 지점을 계산합니다.
• 다중 센서 신호 수집 및 분석




  견인 모터 인코더, 강철 벨트 모니터링 센서, 레벨링 광전 센서 및 안전 회로 스위치에서 피드백 신호를 수신합니다. 실시간 카 위치, 벨트 상태 및 도어 잠금 상태를 지속적으로 판단합니다.
• 안전 루프 인터록 보호




  과속 스위치, 카 도어 잠금, 승강장 도어 잠금, 피트 안전 스위치 및 단말기 제한을 포함한 안전 체인을 모니터링합니다. 비정상 신호가 감지되면 즉시 견인 구동 출력을 차단하여 충돌, 찌그러짐 및 문 열림 상태에서의 주행을 방지합니다.
• 시스템 통신 및 데이터 상호 작용




  CAN 버스를 통해 메인 보드, 도어 오퍼레이터 보드, 벨트 모니터링 장치 및 인버터 간의 양방향 데이터 전송을 실현합니다. 원격 고장 업로드 및 엘리베이터 교통 스케줄링 최적화를 지원합니다.
• 고장 기록 및 예측 유지 보수




  과거 고장 코드, 작동 기록 및 비정상 신호 로그를 자동으로 저장합니다. 유지 보수 직원이 고장 원인을 신속하게 파악하고 엘리베이터 다운타임을 단축하며 유지 보수 비용을 절감하도록 돕습니다.

엘리베이터 PCB 보드 - FAQ

Q1: 올바른 교체 엘리베이터 PCB 보드를 어떻게 식별합니까?
교체 엘리베이터 PCB 보드를 식별하려면 원래 부품 번호, 하드웨어 개정판, 보드 마킹 및 엘리베이터 컨트롤러 모델을 확인하십시오. PCB 양면의 선명한 사진은 다른 버전을 구별하는 데 도움이 될 수 있습니다.

Q2: 유사한 부품 번호의 엘리베이터 PCB 보드는 상호 교환 가능합니까?
반드시 그런 것은 아닙니다. 유사한 부품 번호의 엘리베이터 PCB 보드는 하드웨어 개정판, 펌웨어, 커넥터 레이아웃 또는 통신 프로토콜이 다를 수 있습니다. 호환성은 기존 엘리베이터 시스템과 비교하여 확인해야 합니다.

Q3: 교체 엘리베이터 PCB 보드에 프로그래밍이 필요합니까?
일부 교체 PCB 보드는 펌웨어 구성, 매개변수 설정 또는 시스템별 프로그래밍이 필요합니다. 다른 보드에는 이미 필요한 소프트웨어가 포함되어 있을 수 있습니다. 올바른 절차는 PCB 모델과 엘리베이터 제어 시스템에서의 역할에 따라 다릅니다.

Q4: 고장난 엘리베이터 PCB 보드를 전체 제어 시스템을 변경하지 않고 교체할 수 있습니까?
경우에 따라 교체품이 기존 컨트롤러, 펌웨어, 배선 및 연결된 구성 요소와 호환되는 경우 개별 PCB를 교체할 수 있습니다. 자격을 갖춘 기술자가 교체를 결정하기 전에 고장을 확인해야 합니다.

Q5: 교체 엘리베이터 PCB 보드를 소싱할 때 어떤 정보를 제공해야 합니까?
원래 PCB 부품 번호, 하드웨어 개정판, 엘리베이터 모델, 선명한 보드 사진 및 필요한 수량을 제공해 주십시오. SULAB는 이러한 세부 정보를 검토하고 사용 가능한 교체 옵션을 확인하는 데 도움을 드릴 수 있습니다.
