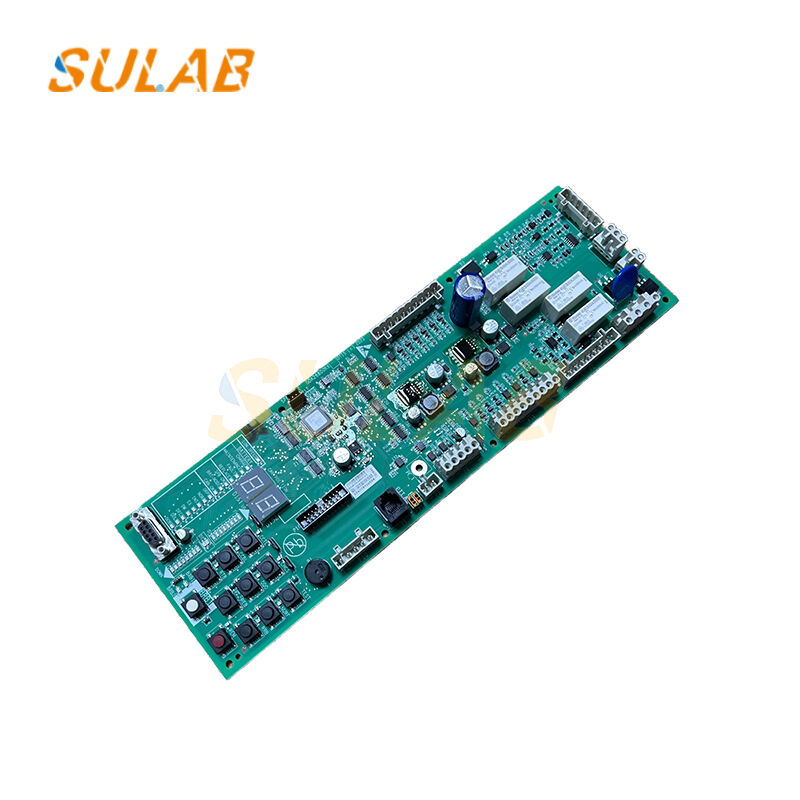

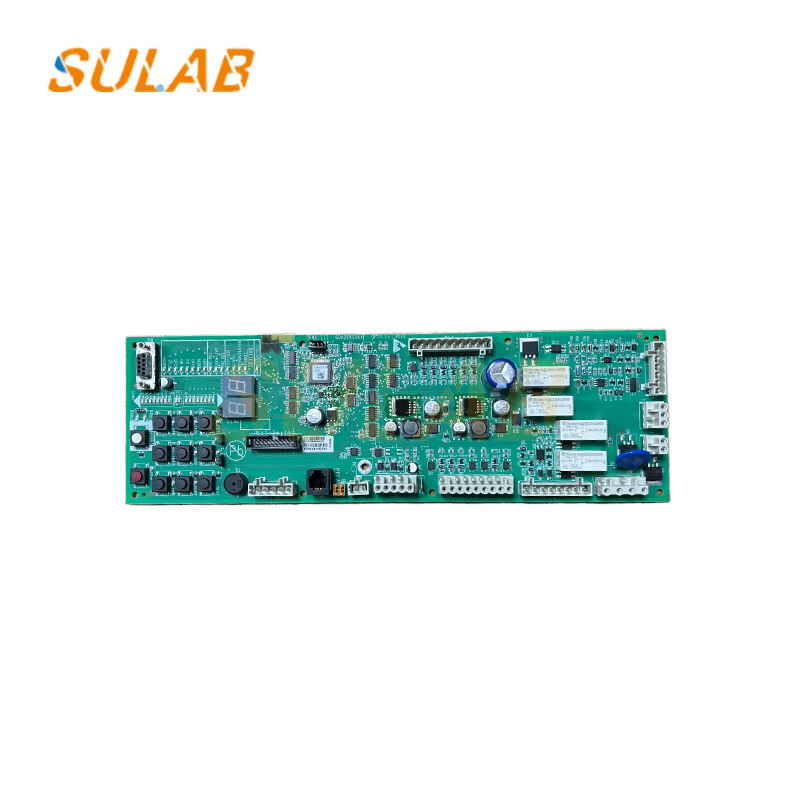

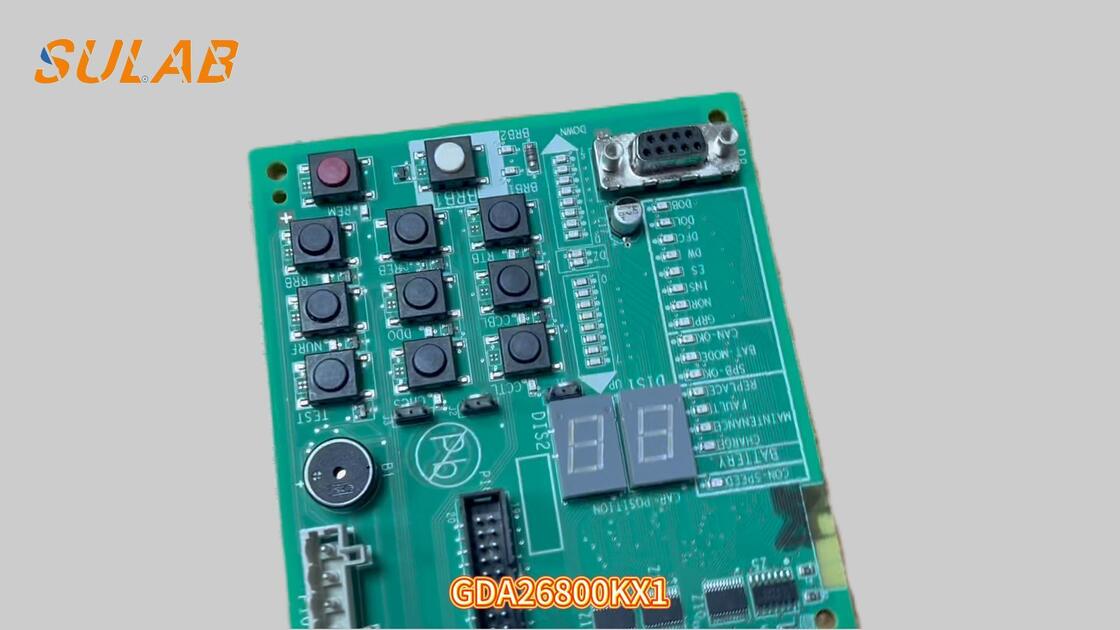

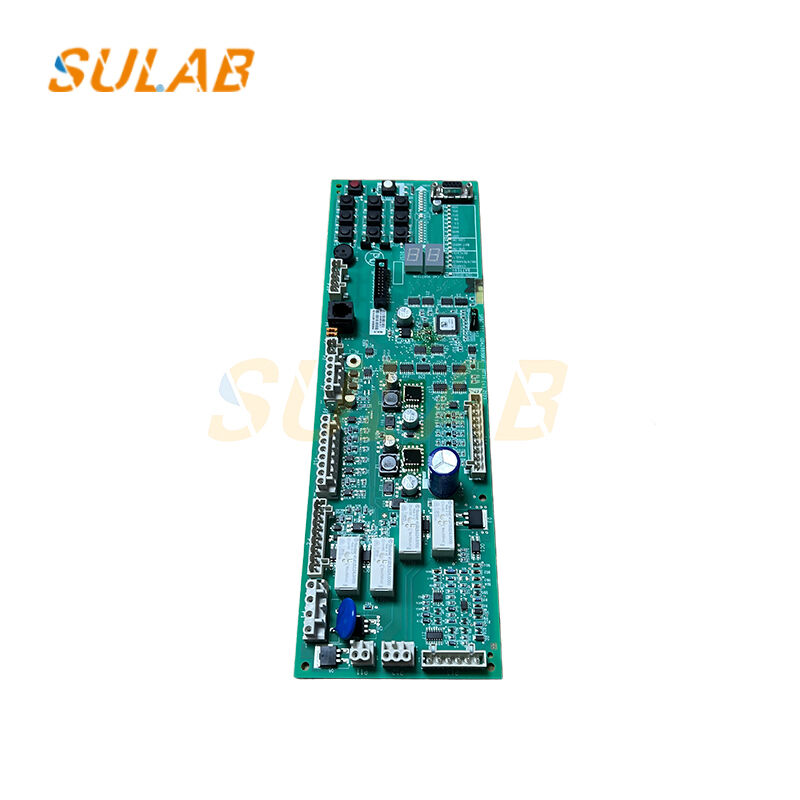

Otis Elevator SPBC-III PCB 보드 GDA26800KX1 Gen2 엘리베이터 안전 보호 및 브레이크 제어 시스템용 오리지널 제어 보드

오티스 엘리베이터 SPBC-III PCB 보드 GDA26800KX1 Gen2 엘리베이터 안전 보호 및 브레이크 제어 시스템용 오리지널 제어 보드

오티스 GDA26800KX1은 SPBC-III(안전 보호 및 브레이크 제어 III) 엘리베이터 제어 회로 기판(PCB)으로, 오티스 Gen2, EFT, SkyRise 및 기타 시리즈 엘리베이터 제어 시스템의 핵심 안전 및 로직 제어 장치입니다.

안전 회로 모니터링 및 보호: 엘리베이터 도어 잠금 회로, 안전 회로, 비상 정지 회로, 속도 조절기, 안전 브레이크 및 버퍼를 포함한 모든 안전 스위치의 상태를 실시간으로 모니터링합니다.

안전 접점 단선 또는 오작동이 감지되면 시스템은 즉시 작동 제어 신호를 차단하여 엘리베이터를 정지 및 잠금 상태로 만들어 엘리베이터가 안전하지 않은 상태에서 시작하거나 작동하는 것을 방지합니다.

브레이크 제어 및 모니터링: 메인 제어 시스템의 명령을 수신하고 엘리베이터 브레이크의 개폐를 정밀하게 제어하여 엘리베이터 시작, 작동, 레벨링 및 정지 중 브레이크 안전을 보장합니다.

브레이크 스위치의 개폐 상태에 대한 실시간 피드백을 제공하여 브레이크가 제대로 작동하는지 모니터링하고 슬립, 오버슈팅 또는 바닥 충돌과 같은 위험을 방지합니다.

I/O 신호 처리 및 로직 제어: 인터페이스 보드로서 엘리베이터 기계실, 호이스트웨이, 카 및 승강장 도어에서 디지털 입력 신호(검사 스위치, 리미트 스위치, 레벨링 센서 등)를 수집하는 역할을 합니다.

릴레이, 컨택터, 표시등 및 기타 액추에이터를 구동하기 위한 제어 신호를 출력하여 다양한 엘리베이터 시스템의 논리적 동작을 조정합니다.

시스템 통신 및 상태 피드백
엘리베이터 메인 제어 보드(GECB/TCBC 등)와 통신하여 안전 상태, 작동 매개변수 및 오류 코드를 전송합니다.

오류가 감지되면 오류 정보가 기록되고 업로드되어 서버를 통해 유지보수 담당자가 문제를 해결하는 데 도움이 됩니다.

드라이브 및 보호 보조 회로
일부 모델은 외부 센서 및 스위치에 안정적인 전원을 공급하고 과전류 및 단락 보호 기능을 제공하기 위해 드라이브 보조 회로를 통합합니다.

엘리베이터 PCB 보드 - FAQ

Q1: 올바른 교체 엘리베이터 PCB 보드를 어떻게 식별합니까?
교체 엘리베이터 PCB 보드를 식별하려면 원래 부품 번호, 하드웨어 개정판, 보드 마킹 및 엘리베이터 컨트롤러 모델을 확인하십시오. PCB 양면의 선명한 사진은 다른 버전을 구별하는 데 도움이 될 수 있습니다.

Q2: 유사한 부품 번호의 엘리베이터 PCB 보드는 상호 교환이 가능합니까?
반드시 그런 것은 아닙니다. 유사한 부품 번호의 엘리베이터 PCB 보드는 하드웨어 개정판, 펌웨어, 커넥터 레이아웃 또는 통신 프로토콜이 다를 수 있습니다. 호환성은 기존 엘리베이터 시스템과 비교하여 확인해야 합니다.

Q3: 교체 엘리베이터 PCB 보드에 프로그래밍이 필요합니까?
일부 교체 PCB 보드는 펌웨어 구성, 매개변수 설정 또는 시스템별 프로그래밍이 필요합니다. 다른 보드에는 이미 필요한 소프트웨어가 포함되어 있을 수 있습니다. 올바른 절차는 PCB 모델과 엘리베이터 제어 시스템에서의 역할에 따라 달라집니다.

Q4: 결함이 있는 엘리베이터 PCB 보드를 전체 제어 시스템을 변경하지 않고 교체할 수 있습니까?
경우에 따라 교체품이 기존 컨트롤러, 펌웨어, 배선 및 연결된 구성 요소와 호환되는 경우 개별 PCB를 교체할 수 있습니다. 자격을 갖춘 기술자가 교체를 결정하기 전에 결함을 확인해야 합니다.

Q5: 교체 엘리베이터 PCB 보드를 소싱할 때 어떤 정보를 제공해야 합니까?
원래 PCB 부품 번호, 하드웨어 개정판, 엘리베이터 모델, 선명한 보드 사진 및 필요한 수량을 제공해 주십시오. SULAB는 이러한 세부 정보를 검토하고 사용 가능한 교체 옵션을 확인하는 데 도움을 드릴 수 있습니다.
