미쓰비시 엘리베이터 자동차 통신 보드 P235765B000G RS-485 통신 및 LHS 패널을 위한 핫스변이 가능한 디자인

브랜드 이름: Mitsubishi
모델 번호: P235765B000G
최소 주문 수량: 1
배달 시간: 3-5 영업일
지불 조건: D/A,D/P,T/T,웨스턴 유니온
지금 문의하세요
인용문 을 얻으십시오
명세서
주요 특징

RS-485 통신 엘리베이터 자동차 통신 보드

,

다변형 호환성 COP 제어 PCB

,

열 교환 가능한 디자인 LHS 패널 PCB

유형:
P235765B000G
제품명:
미츠비시 엘리베이터 자동차 통신 보드 P235765B000G
운송:
고객의 요청,DHL TNT FEDEX UPS,해상 배송
애플리케이션:
리프트 부품, 호이스트, 엘리베이터
사업 유형:
제조업체
포장:
판지에 포장
제품 설명

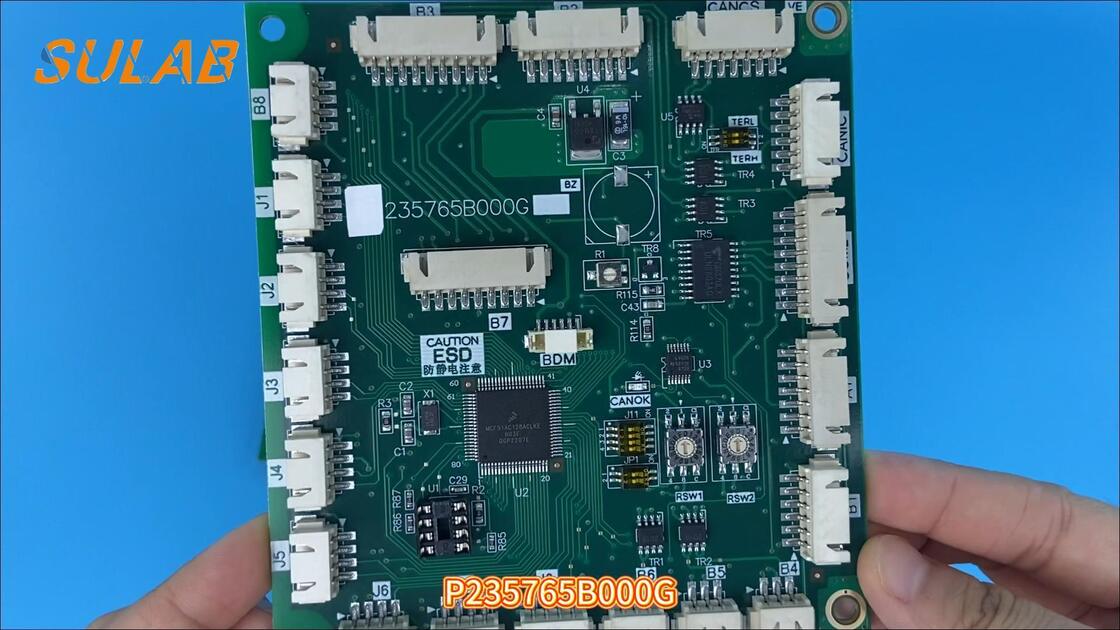

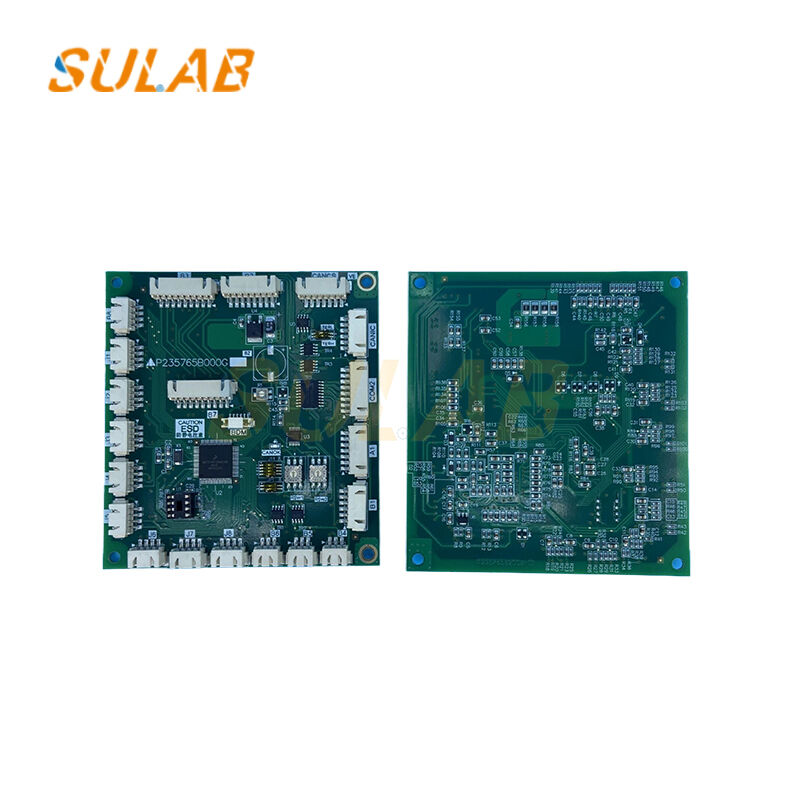

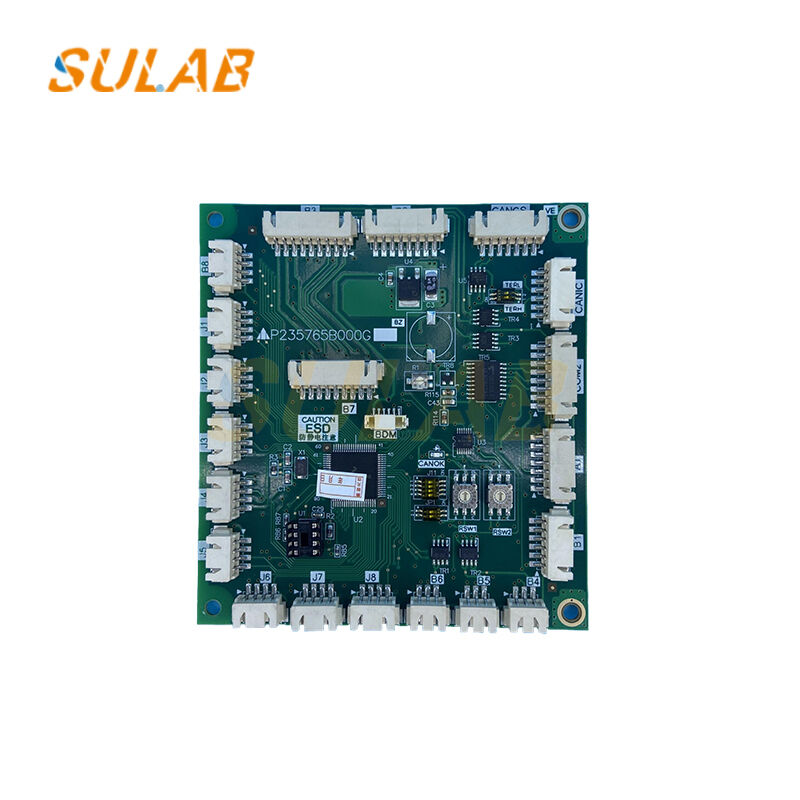

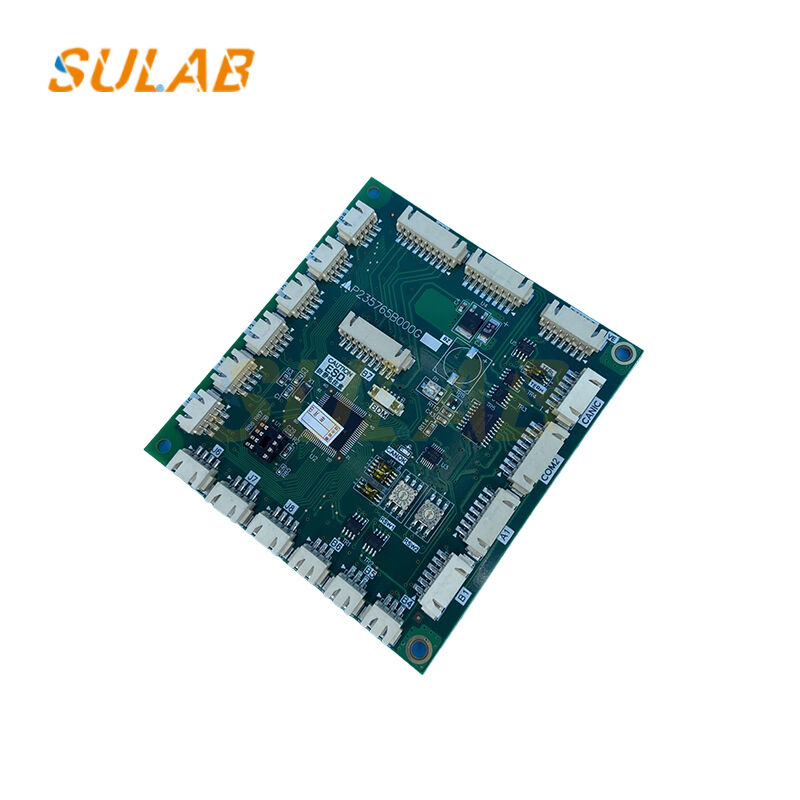

미쓰비시 엘리베이터 카 통신 보드 P235765B000G
LHS 패널용 COP 제어 PCB | G01/G02/G03/G04/G05 시리즈
제품 개요

이 미쓰비시 P235765B000G 카 통신 보드는 미쓰비시 엘리베이터 시스템의 카 운행 패널(COP)에 설계된 필수 엘리베이터 제어 PCB입니다. 이 통신 인터페이스 보드는 카 내부 버튼, 층 표시기 및 엘리베이터 메인 제어 시스템 간의 신호 전송을 관리합니다.

속성 세부 정보
제품명 미쓰비시 엘리베이터 카 통신 보드
부품 번호 P235765B000G01, P235765B000G02, P235765B000G03, P235765B000G04, P235765B000G05
대체 모델 P235776B000G05, P235752B000G01, P235711B000G02, P235741B000G02
브랜드 미쓰비시/상하이 미쓰비시
기능 카 통신 제어 보드 / COP (카 운행 패널) 컨트롤러
적용 분야 엘리베이터 카 내부 버튼 제어, 층 표시기, 인터콤 시스템
호환 시스템 미쓰비시 GPS-III, HOPE, LEHY 시리즈 엘리베이터
버스 유형 메인 보드와의 RS-485 직렬 통신
입력 포인트 8-16 층 버튼 입력 (모델 변형에 따라 다름)
디스플레이 출력 7세그먼트 또는 LCD 층 표시기 제어
상태 정품 새 제품 / 호환 새 제품 / 리퍼비시
무게 0.3 kg
패키지 크기 250×180×100 mm
보증 12개월
인증 ISO9001, CE
주요 특징
  • 다중 변형 호환성: 다른 층 수 및 소프트웨어 구성에 맞추기 위해 G01부터 G05 버전까지 사용 가능
  • 양방향 통신: 카와 승강로 간의 안정적인 데이터 전송을 보장하는 RS-485 직렬 통신 프로토콜
  • 버튼 입력 처리: LED 표시등 제어 기능이 있는 최대 16개의 층 버튼 입력 지원
  • 디스플레이 구동 회로: 카 내부의 7세그먼트 또는 LCD 층 위치 표시기 제어
  • 인터콤 인터페이스: 비상 인터콤 시스템을 위한 통합 통신 회로
  • 핫스왑 설계: 배선 변경 없이 신속한 교체를 위한 표준 미쓰비시 커넥터 인터페이스
일반적인 적용 분야
  • GPS-III 시리즈 엘리베이터 COP 패널
  • HOPE 시리즈 주거용 엘리베이터
  • LEHY 시리즈 기계실 없는 엘리베이터
  • 레거시 미쓰비시 리프트 시스템 현대화
해결되는 문제 증상
  • 층 버튼이 등록되지 않거나 간헐적으로 응답함
  • 카 디스플레이에 잘못된 층이 표시되거나 깜박임
  • 카와 컨트롤러 간의 통신 오류
  • 카 호출 기능 완전 상실

엘리베이터 PCB 보드 - FAQ

Q1: 올바른 교체용 엘리베이터 PCB 보드를 어떻게 식별할 수 있습니까?
교체용 엘리베이터 PCB 보드를 식별하려면 원본 부품 번호, 하드웨어 개정판, 보드 마킹 및 엘리베이터 컨트롤러 모델을 확인하십시오. PCB 양면의 선명한 사진은 다른 버전을 구별하는 데 도움이 될 수 있습니다.

Q2: 유사한 부품 번호를 가진 엘리베이터 PCB 보드는 상호 교환이 가능합니까?
반드시 그런 것은 아닙니다. 유사한 부품 번호를 가진 엘리베이터 PCB 보드는 하드웨어 개정판, 펌웨어, 커넥터 레이아웃 또는 통신 프로토콜이 다를 수 있습니다. 호환성은 기존 엘리베이터 시스템에 대해 확인해야 합니다.

Q3: 교체용 엘리베이터 PCB 보드에 프로그래밍이 필요합니까?
일부 교체용 PCB 보드는 펌웨어 구성, 매개변수 설정 또는 시스템별 프로그래밍이 필요합니다. 다른 보드에는 이미 필요한 소프트웨어가 포함되어 있을 수 있습니다. 올바른 절차는 PCB 모델과 엘리베이터 제어 시스템에서의 역할에 따라 달라집니다.

Q4: 고장난 엘리베이터 PCB 보드를 전체 제어 시스템을 변경하지 않고 교체할 수 있습니까?
경우에 따라 교체품이 기존 컨트롤러, 펌웨어, 배선 및 연결된 구성 요소와 호환되는 경우 개별 PCB를 교체할 수 있습니다. 교체를 결정하기 전에 자격을 갖춘 기술자가 결함을 확인해야 합니다.

Q5: 교체용 엘리베이터 PCB 보드를 구매할 때 어떤 정보를 제공해야 합니까?
원본 PCB 부품 번호, 하드웨어 개정판, 엘리베이터 모델, 선명한 보드 사진 및 필요한 수량을 제공해 주십시오. SULAB는 이러한 세부 정보를 검토하고 사용 가능한 교체 옵션을 확인하는 데 도움을 드릴 수 있습니다.
