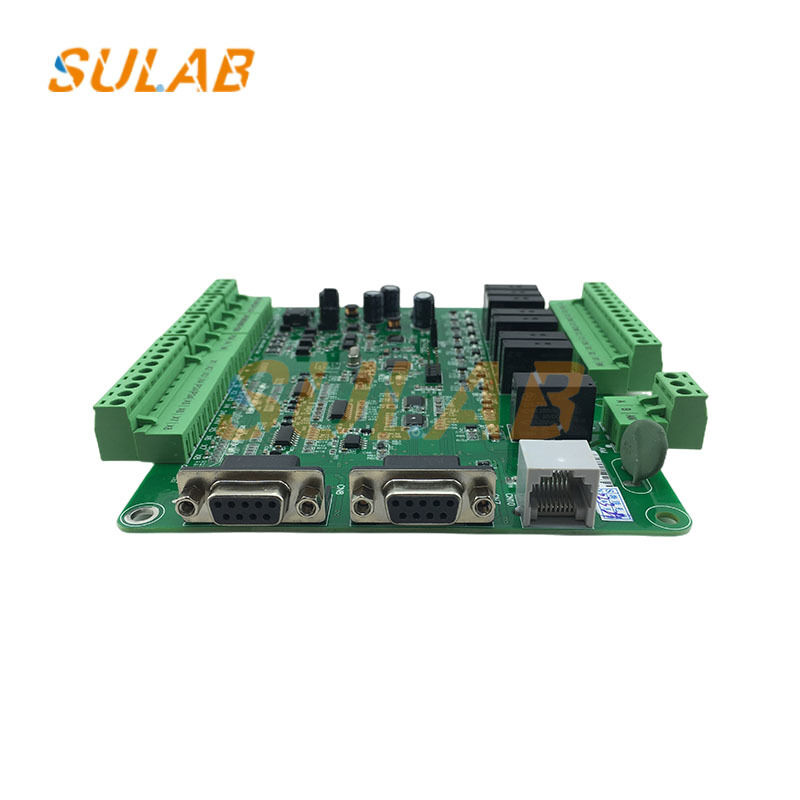

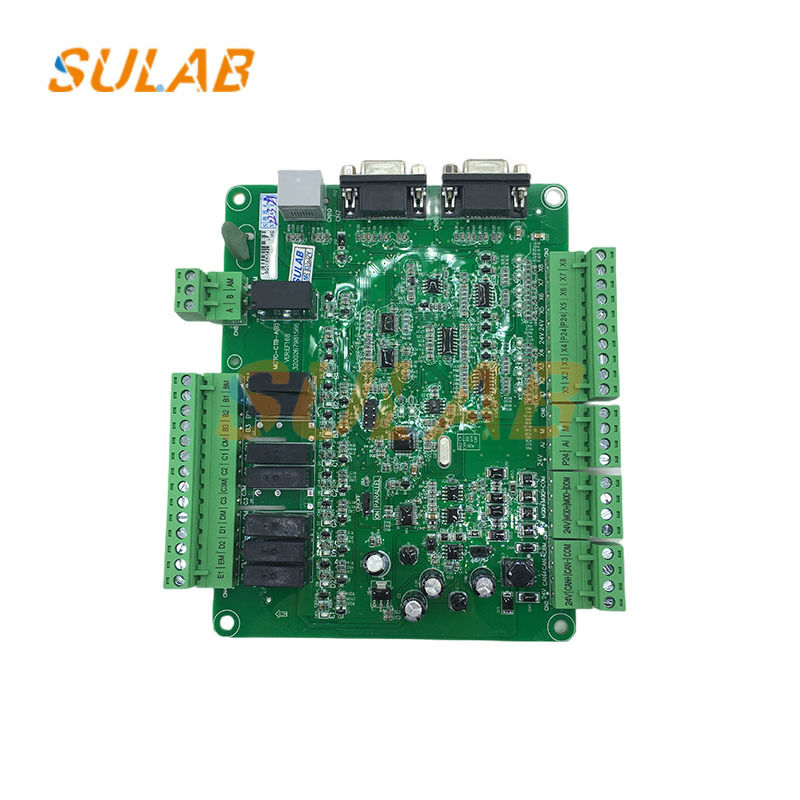

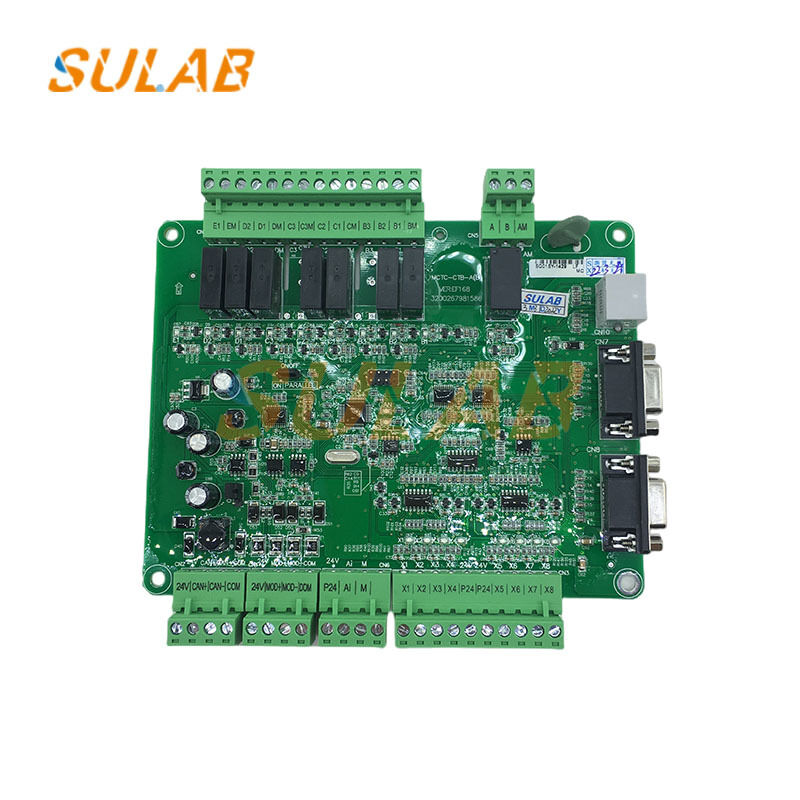

신호 집중 수집 CAN 버스 통신 및 중량 안전 로직 제어 보드를 갖춘 엘리베이터 PCB 보드 MCTC-CTB-A

엘리베이터 인버터 메인 보드 Monarch 엘리베이터 부품, 엘리베이터 카 탑 통신 보드 제어 보드 MCTC-CTB-A

신호 집중 수집: CN3을 통해 8개의 디지털 입력(DI)은 카 탑 안전 회로, 도어 잠금 장치, 리미트 스위치, 전체 부하/과부하 센서 등에서 스위치 신호를 수집합니다. 1개의 아날로그 입력(AI, 0-10V)은 무게 센서 신호를 수신하여 사전 토크 보상 데이터를 제공하고 시작 시의 편안함을 향상시킵니다.
부하 구동 제어: 표준 7개의 릴레이 출력(9개로 확장 가능)은 카 도어 모터, 조명, 팬, 경보 장치 등을 구동하여 카 장비의 논리 제어 및 상태 전환을 실현합니다.
CAN 버스 통신: CAN+/-를 통해 메인 제어 보드(MCB)와 실시간 상호 작용하여 작동 명령, 상태 피드백 및 오류 정보를 주고받으며, Monarch 직렬 통신 아키텍처에 적응하여 샤프트 배선을 줄이고 신호 신뢰성을 향상시킵니다.

계량 및 안전 로직: 사전 토크 보상 및 전체 부하/과부하 보호를 구현하기 위해 계량 신호를 처리합니다. 안전 회로 접점과 연동하여 오작동 시 즉시 출력을 차단하고 오류를 보고하여 승객 안전을 보장합니다.
명령 및 디스플레이 인터페이스: 카 제어 패널(CCB) 및 홀 호출 패널(HCB)에 연결하여 층 등록 및 도어 열림/닫힘 명령을 전달하고 작동 상태 및 오류 코드를 동기적으로 표시하여 인간-기계 상호 작용 경험을 향상시킵니다.
