1200 V IGBT 모듈
,70 A 지능형 전력 모듈
,18.5 kW MiniSKiiP 3
-
유형36NAB126V1
-
제품명Semikron SKiiP 36NAB126V1 지능형 IGBT 모듈
-
해당되는엘리베이터 부품, 엘리베이터 장비, 에스컬레이터 부품 일반, 여객 리프트, 여객 엘리베이터
-
운송고객의 요청,DHL TNT FEDEX UPS,해상 배송
-
사업 유형제조업체
-
포장판지에 포장
-
모델 번호36NAB126V1
-
최소 주문 수량1
-
배달 시간3-5 영업일
-
지불 조건D/A,D/P,T/T,웨스턴 유니온

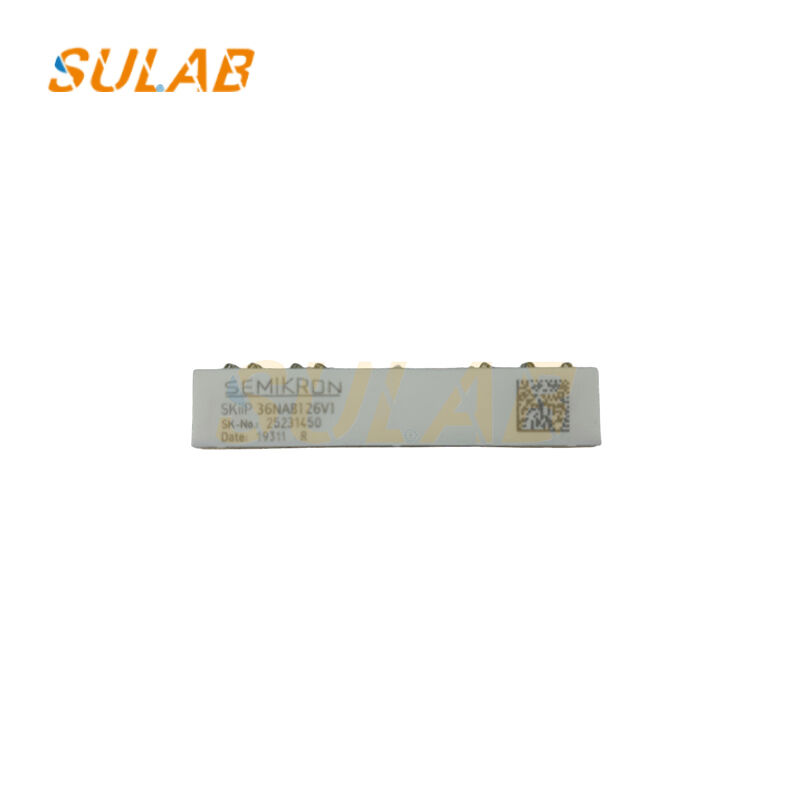

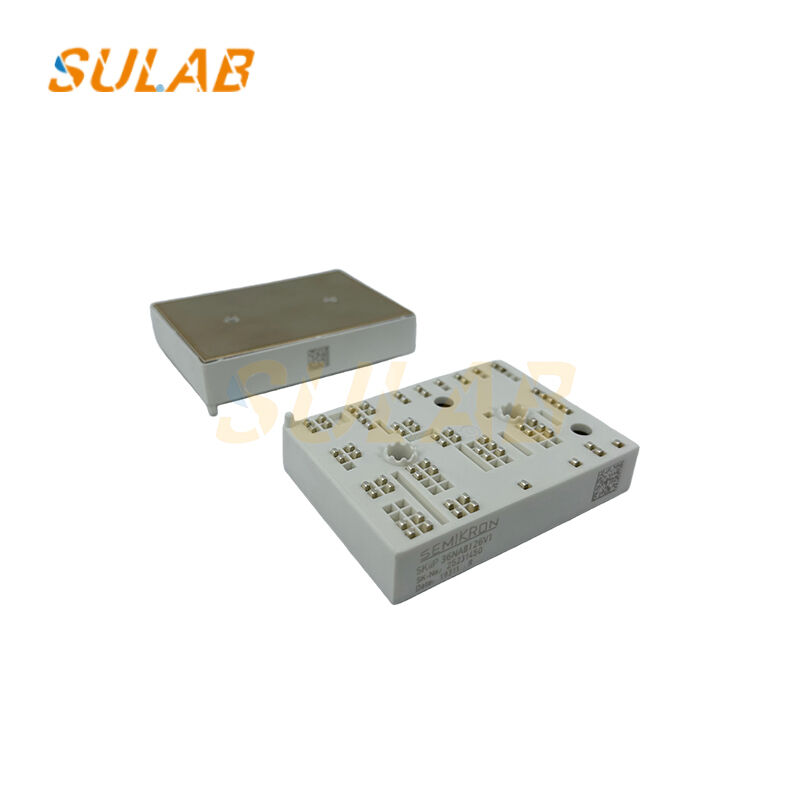

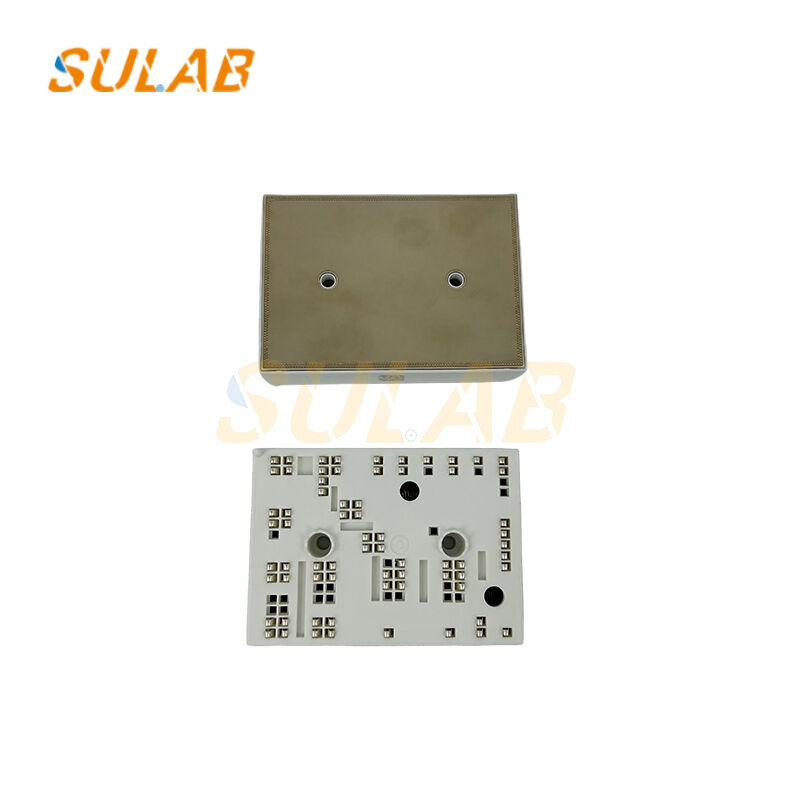

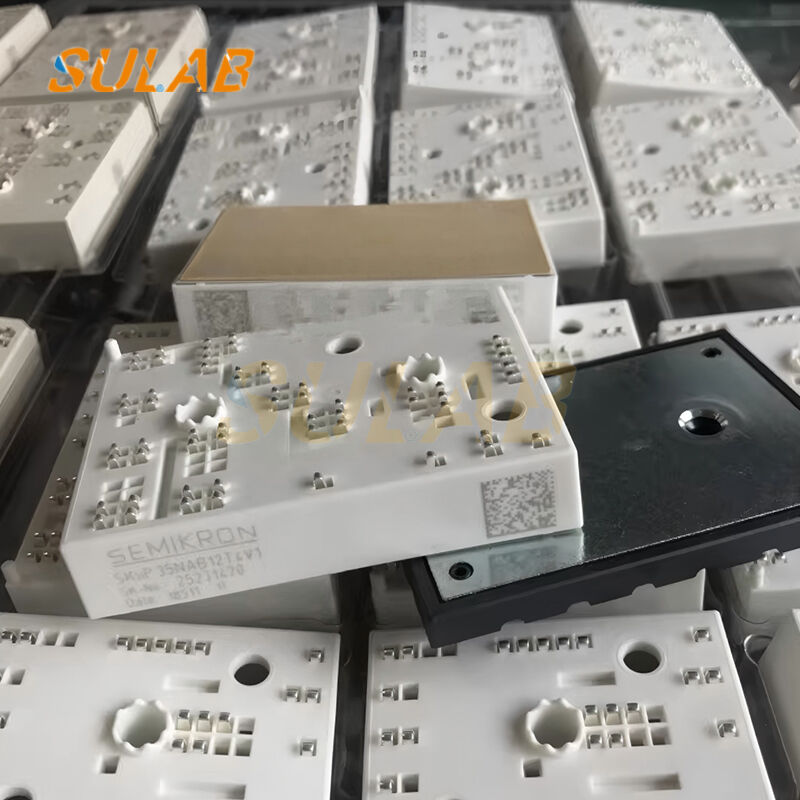

Semikron SKiiP 36NAB126V1 지능형 IGBT 모듈 1200 V 70 A 18.5 kW MiniSKiiP 3 (엘리베이터 드라이브용)
세미크론 SKiiP 36NAB126V1 지능형 IGBT 모듈 1200 V 70 A 18.5 kW 미니SKiiP 3
1200V / 70A 3단계 IGBT 3 (트렌치) 브릿지를 결합한 장착 가능한 지능형 전원 모듈부드러운 CAL 자유바퀴 다이오드 및 단일 MiniSKiiP 3 PCB 장착 기판에 통합된 게이트 드라이버.
주요 특징
- 스프링 콘택트 기술 은 용매 관절 을 제거 하고 진동 저항 을 높이고 조립 시간 을 반으로 줄여 준다
- 18.5 kW의 모터 드라이브, 태양광 / UPS 인버터 및 고주파 전력 변환기에 이상적입니다.
- UL-인식 (파일 E63532), 열 최적화 된 82 × 59 × 16 mm 패키지
- 초에 프레스-피트 또는 나사 장착과 함께 표준 MiniSKiiP 히트 싱크에 적합
- SKiiP 36NAB126V1-M01 / -M20 변종에 대한 드롭 인 교체
- 기존 게이트 드라이브 및 스누버 레이아웃과 후향 호환
기술 사양
| 부문 번호 | SKiiP 36NAB126V1 |
|---|---|
| 제조업자 | 세미크론 댄포스 |
| 칩 기술 | IGBT 3 트렌치 + CAL 다이오드 |
| VCES | 1200V |
| IC cont / ICRM | 70A / 350A (10 ms) |
| 파트 (typ.) | 18.5kW |
| 토폴로지 | 3단계 교량 (CIB) |
| 통합 드라이버 | 네, 전체 브릿지 게이트 드라이브 |
| 격리 | 2.5 kV RMS 세라믹 기판 |
| 공급 전압 | 15V (논리) |
| 전환 주파수 | ≤ 20kHz |
| 작동 온도 | -40 °C... +125 °C (Tj) |
| 크기 | 82mm × 59mm × 16mm |
| 장착 | 압축식 또는 M3 나사 |
| 무게 | 162g |
| 승인 | UL E63532, RoHS |
이 지능형 전원 모듈은 강력한 성능과 빠른 설치가 필요한 높은 신뢰성 산업용 애플리케이션을 위해 설계되었습니다.
