| 매개 변수 | 가치 |
|---|---|

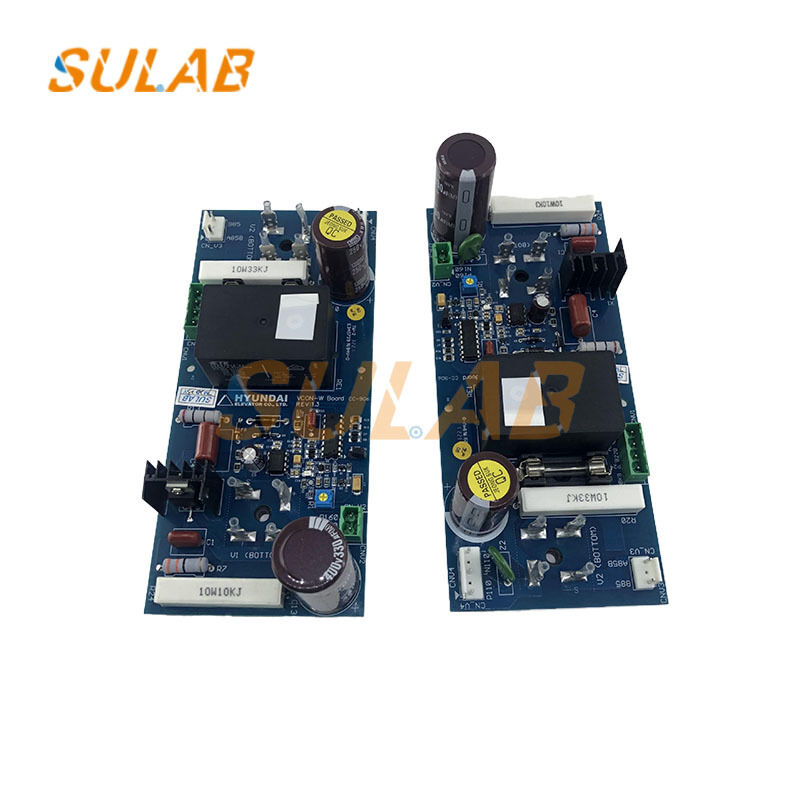

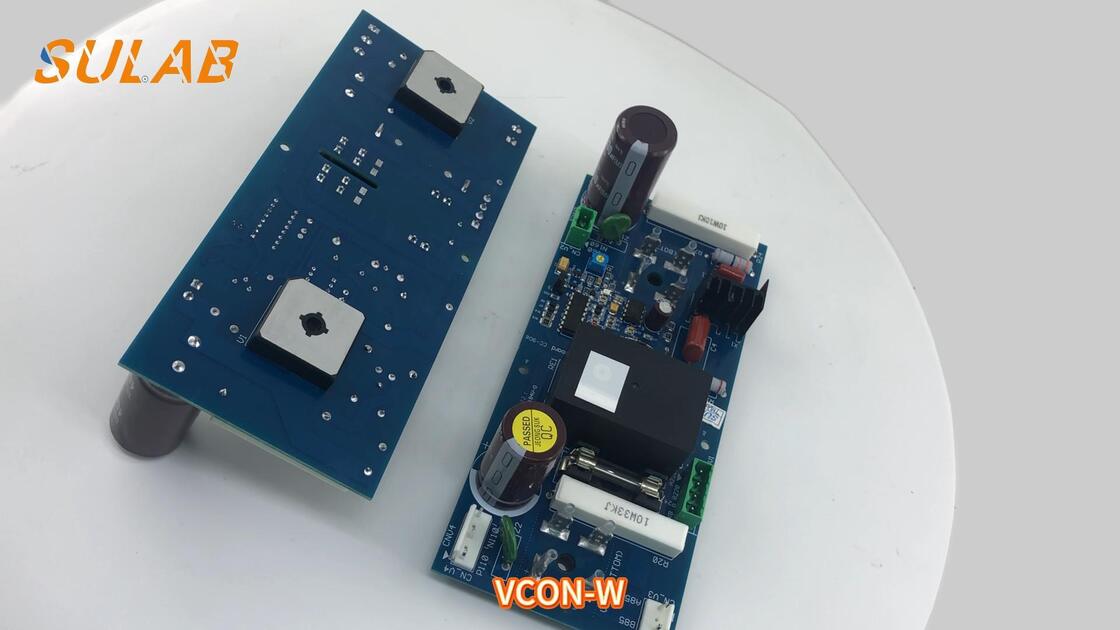

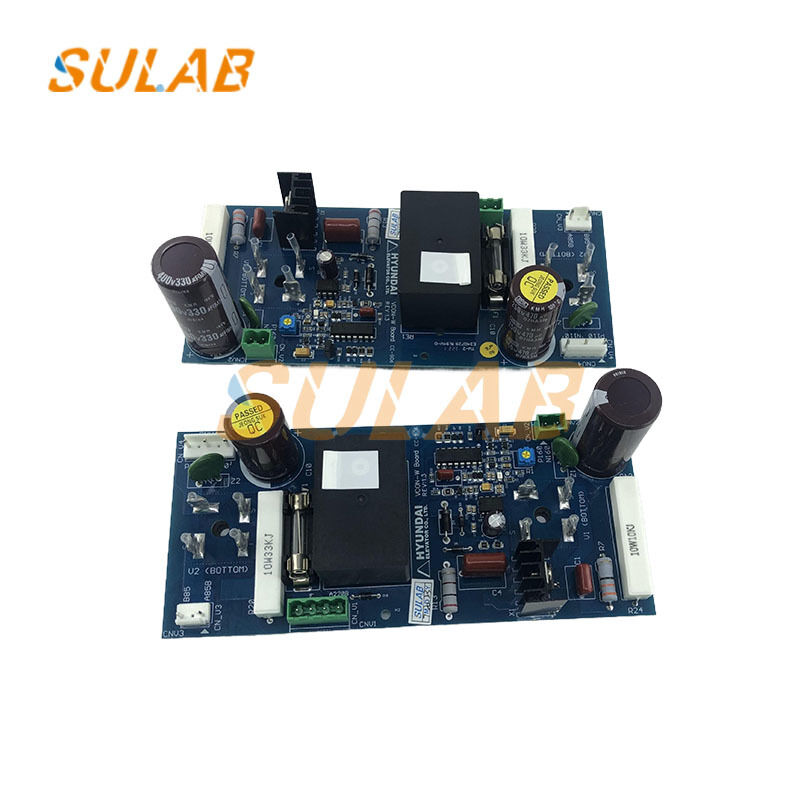

| 부문 번호 | VCON-W |
| 브랜드 / 시스템 | 현대 엘리베이터, VCON 시리즈 |
| 설명 | 주 제어판 (MCU) |
| PCB 크기 | 180 × 130 × 20mm |
| 장착 | 4 × M3 정지점, 160 × 110 mm 간격 |
| 입력 전압 | 24V DC ± 10% |
| 조용 한 흐름 | ≤ 80mA |
| 최대 부하 전류 | 2A (피지 보호) |
| 프로세서 | 32비트 ARM 코텍스-M3 |
| 기억력 | 512kB 플래시, 64kB 램 |
| 의사소통 | CAN버스 125kbit/s, RS485 선택 |
| I/O 포트 | 24 × 디지털 입력, 16 × 릴레이 출력 |
| 보호급 | IP20 (판에 장착) |
| 작동 온도 | -10 °C ~ +60 °C |
| 준수 | CE, RoHS, EN 81-20/50 |
Q1: 어떻게 올바른 교체 엘리베이터 PCB 보드를 식별합니까?
대체 엘리베이터 PCB 보드를 식별하려면 원래 부품 번호, 하드웨어 개정, 보드 표시 및 엘리베이터 컨트롤러 모델을 확인하십시오.PCB의 양쪽의 명확한 사진은 다른 버전을 구별하는 데 도움이됩니다.
Q2: 비슷한 부품 번호가있는 엘리베이터 PCB 보드가 교환 될 수 있습니까?
필수적으로 아닙니다. 비슷한 부품 번호를 가진 엘리베이터 PCB 보드는 하드웨어 개정, 펌웨어, 커넥터 레이아웃 또는 통신 프로토콜에서 다를 수 있습니다.호환성은 기존 엘리베이터 시스템에 대한 검증이 필요합니다..
Q3: 대체 엘리베이터 PCB 보드는 프로그래밍이 필요합니까?
일부 교체 PCB 보드는 펌웨어 구성, 매개 변수 설정 또는 시스템 특정 프로그래밍이 필요합니다. 다른 것들은 이미 필요한 소프트웨어를 포함 할 수 있습니다.올바른 절차는 PCB 모델과 엘리베이터 제어 시스템에서의 역할에 달려 있습니다..
Q4: 고장 된 엘리베이터 PCB 보드는 전체 제어 시스템을 변경하지 않고 교체 할 수 있습니까?
일부 경우, 개별 PCB가 기존 컨트롤러, 펌웨어, 배선 및 연결된 구성 요소와 호환되는 경우 교체 할 수 있습니다.자격 을 갖춘 기술자 는 고장 을 확인 하기 전 에 고장 을 교체 하는 것 을 결정 해야 한다.
Q5: 대체 엘리베이터 PCB 보드를 구입할 때 어떤 정보를 제공해야합니까?
원본 PCB 부품 번호, 하드웨어 개정, 엘리베이터 모델, 명확한 보드 사진 및 필요한 양을 제공하십시오. SULAB는 이러한 세부 사항을 검토하고 사용할 수있는 교체 옵션을 확인하는 데 도움이 될 수 있습니다.
