SIGMA DCD-23 S2.1 엘리베이터 제어 PCB
,24V DC 입력 도어 오퍼레이터 보드
,400W 연속 출력 엘리베이터 도어 오퍼레이터 컨트롤러 보드
-
유형엘리베이터 도어 오퍼레이터 컨트롤러 보드
-
제품명SIGMA DCD-23 S2.1 엘리베이터 도어 오퍼레이터 컨트롤러 보드
-
보증 시간6개월
-
운송고객의 요청,DHL TNT FEDEX UPS,해상 배송
-
어플리케이션엘리베이터 부품
-
비즈니스 유형제조사
-
키워드LG-Sigma DCD-23 도어 머신 PCB - 고성능 엘리베이터 도어 제어 보드 - AEG09C220B KAA24350AAB
-
브랜드 이름SIGMA
-
모델 번호DCD-23 S2.1 AEG09C220B
-
최소 주문 수량1
-
배달 시간3-5 영업일
-
지불 조건D/A,D/P,T/T,웨스턴 유니온,MoneyGram

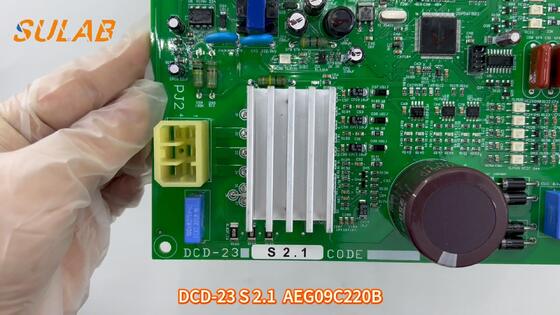

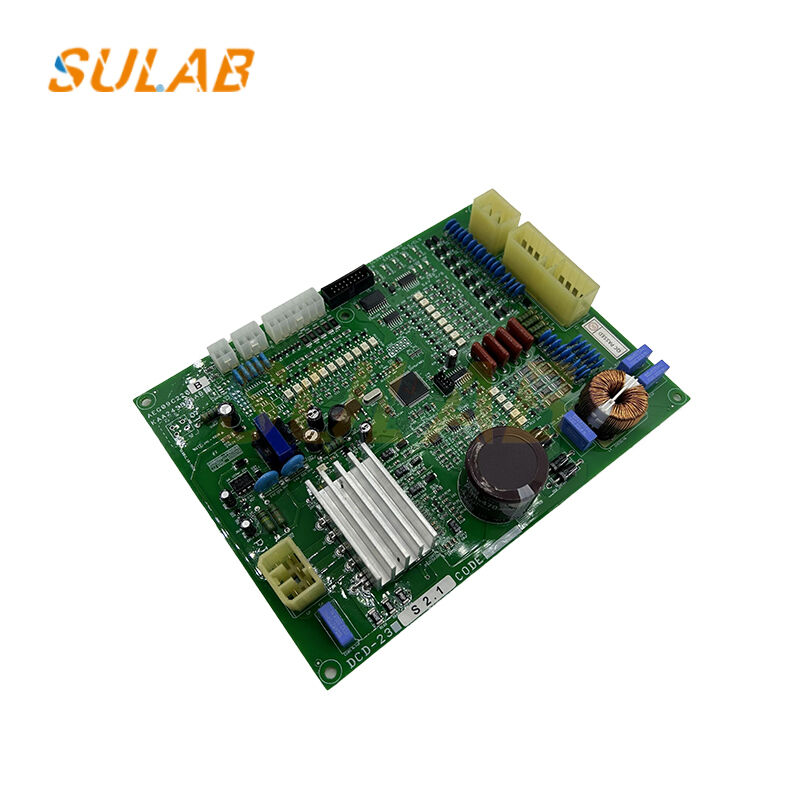

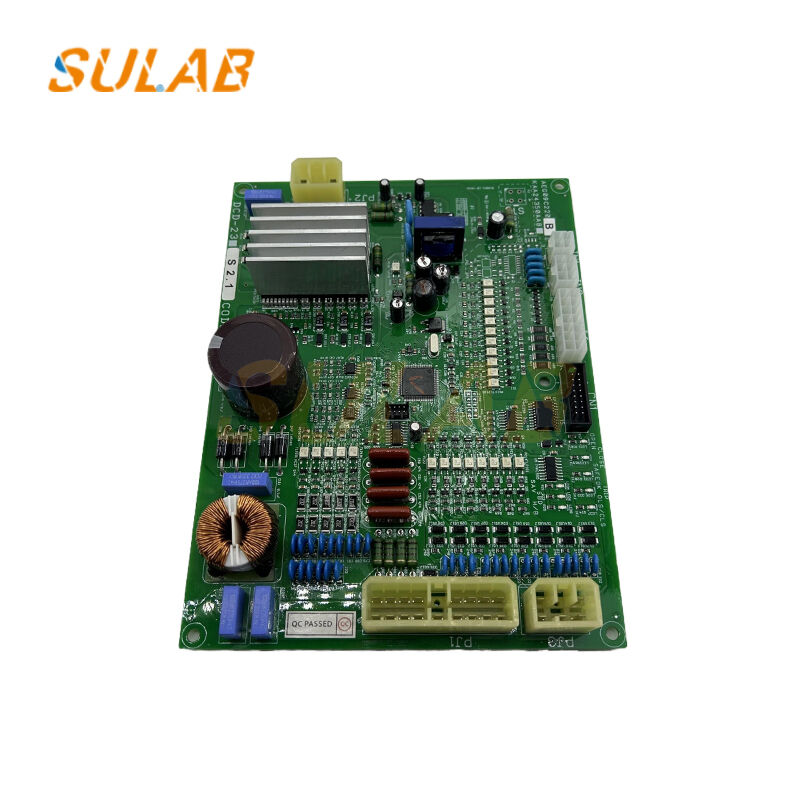

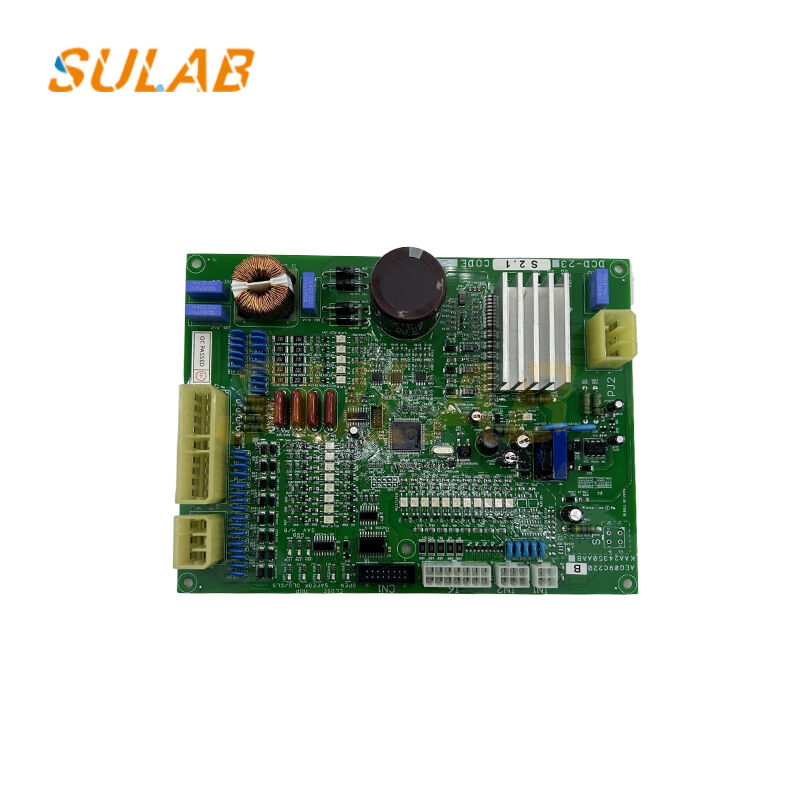

SIGMA DCD-23 S2.1 엘리베이터 도어 오퍼레이터 컨트롤러 보드 (24V DC 입력 및 400W 연속 출력)
SIGMA DCD-23 S2.1 엘리베이터 도어 오퍼레이터 컨트롤러 보드 - AEG09C220B KAA24350AAB
SIGMA DCD-23 S2.1 도어 오퍼레이터 보드 - 정품 엘리베이터 예비 부품 AEG09C220B
SIGMA DCD-23 S2.1 엘리베이터 도어 오퍼레이터 보드(부품 번호 AEG09C220B / KAA24350AAB)는 엘리베이터 도어 시스템의 정확하고 안정적인 작동을 위해 설계된 중요한 제어 구성 요소입니다. 이 고성능 PCB는 도어 모터 제어를 위한 중앙 처리 장치 역할을 하며, LG-Sigma 엘리베이터 설치에서 부드럽고 안전하며 효율적인 도어 개폐 시퀀스를 보장합니다.
정교한 마이크로프로세서 기술로 설계된 DCD-23 보드는 엘리베이터 제어 시스템과 원활하게 통합되어 도어 속도 프로파일, 위치 피드백, 토크 제어 및 안전 모니터링을 관리합니다. 견고한 설계와 입증된 신뢰성으로 유지 보수 및 현대화 프로젝트에 필수적인 교체 부품입니다.
기술 사양
| 모델 번호 | DCD-23 S2.1 |
|---|---|
| 부품 번호 | AEG09C220B, KAA24350AAB |
| 보드 유형 | 도어 오퍼레이터 제어 PCB |
| 제어 방법 | 위치 피드백을 갖춘 VVVF 인버터 제어 |
| 입력 전압 | 24V DC ±10% (제어 회로) / 110-220V AC (전원 회로) |
| 출력 전력 | 400W 연속, 800W 피크(3초) |
| 제어 출력 | 3상 AC 0-230V, 0-120Hz |
| 신호 입력 | 도어 존 센서, 인코더 피드백, 안전 에지, 라이트 커튼 |
| 통신 인터페이스 | 엘리베이터 컨트롤러 통합을 위한 RS485 |
| 작동 온도 | -10°C ~ +60°C |
| 보호 등급 | IP20 (제어 보드), 인클로저에 설치 시 IP54 |
| 치수 | 200mm × 150mm × 40mm (L×W×H) |
| 무게 | 0.68 kg |
| 인증 | CE, UL 508, ISO9001 |
응용 분야 및 호환성
적합:
- LG-Sigma DSS, DI/DS 시리즈 엘리베이터
- 도어 오퍼레이터: SAV1, SBD1, SDC, SDC-V 모델
- AC 유도 또는 PM 모터가 있는 착륙 도어 시스템
- 신규 설치 및 현대화 프로젝트
호환되는 엘리베이터 모델:
- SIGMA DSS-1, DSS-2 시리즈
- LG DI, DS 상업용 엘리베이터
- SIGMA 도어 시스템을 사용한 맞춤형 응용 프로그램
설치 및 구성
- 장착: 적절한 환기(최소 50mm 간격)를 유지하면서 수직 위치에 설치
- 배선: 보드와 함께 제공된 배선도를 따르고 적절한 접지를 확인하십시오.
- 매개변수 설정: DOA-100 서버 또는 SVC 툴 키(소프트웨어 버전 2.1 이상) 사용
- 모터 자동 튜닝: 최적의 성능을 위해 첫 번째 설치 시 필요
- 안전 테스트: 시운전 전에 EN81 표준에 따라 전체 도어 작동 테스트 수행
참고: 공인 엘리베이터 기술자의 전문적인 설치가 필수입니다.
