현대 엘리베이터 카 탑 패널 제어 보드 (STM32 마이크로프로세서 포함, 24V DC 입력, Rev1.4 최적화)

브랜드 이름: Hyundai
모델 번호: SAF20400506 Rev1.4
최소 주문 수량: 1
배달 시간: 근무일 2-3 일
지불 조건: T/T,웨스턴 유니온,
지금 문의하세요
인용문 을 얻으십시오
명세서
주요 특징

Rev1.4 엘리베이터 카 탑 패널

,

STM32 마이크로프로세서 엘리베이터 제어 보드

,

24V DC 입력 엘리베이터 PCB

상표:
현대
설명:
엘리베이터 보드
모델:
SAF20400506 Rev1.4
MOQ:
1PC
운송:
TNT, UPS, DHL, FedEx, Air, Sea
패키지:
상자, 목재 케이스, 팔레트 등
배달 시간:
일반적으로 지불 후 2-3 일
결제 방법:
회사 은행, Western Union, Alibaba, PayPal 등
제품 설명

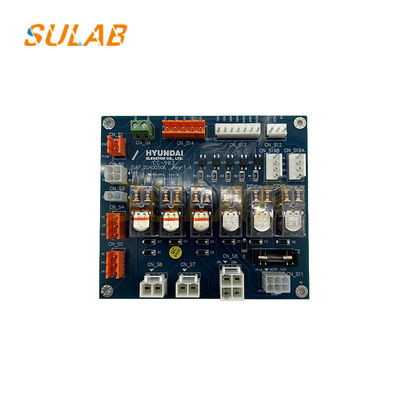

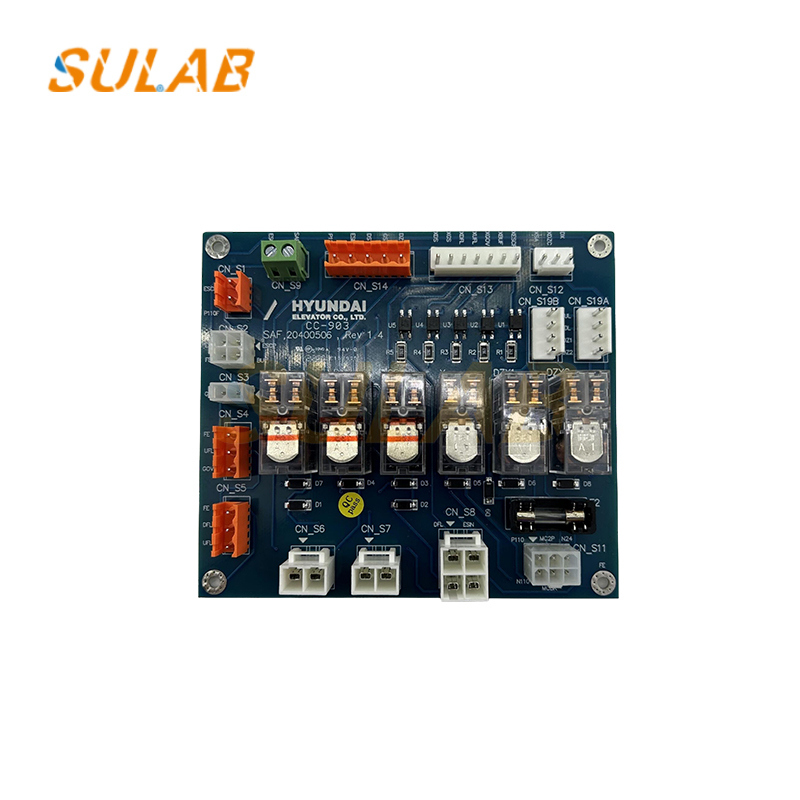

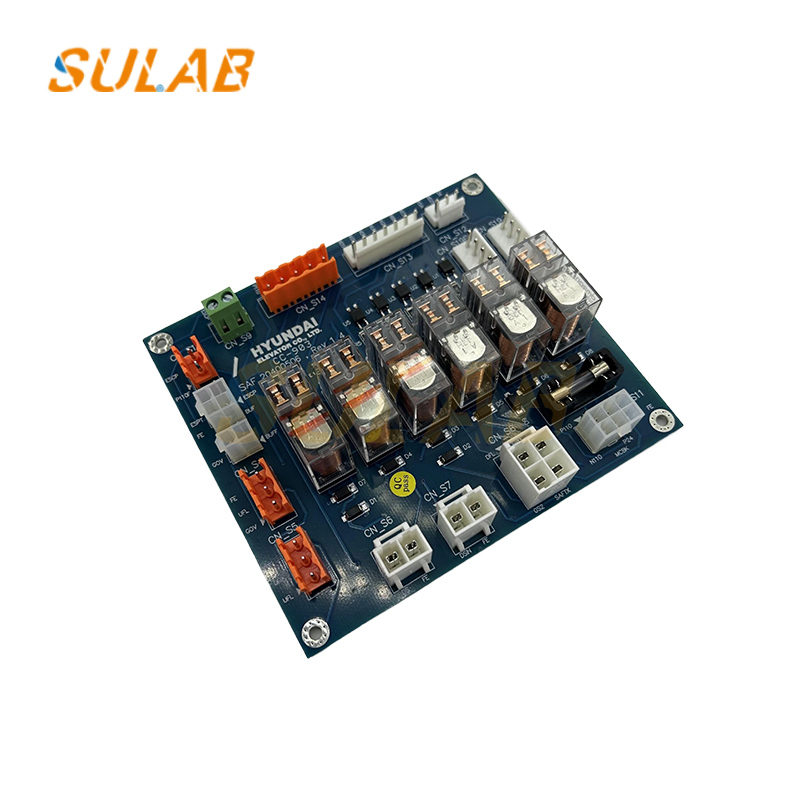

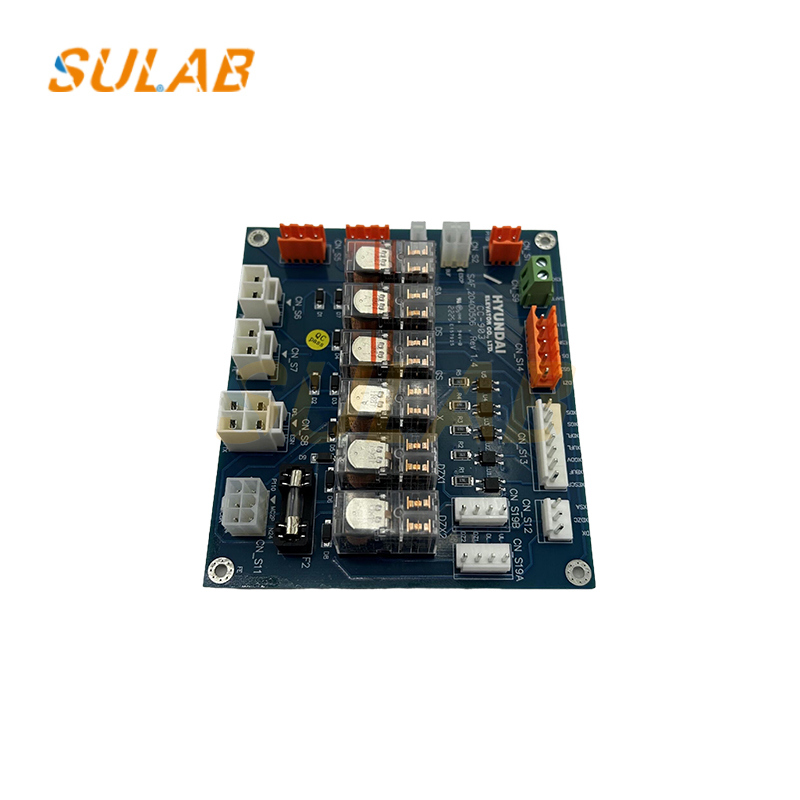

상하이 현대 엘리베이터 카탑 패널 SAF.20400506, REV1.6/1.4
이 새롭고 오리지널 제어 보드는 상하이 현대 엘리베이터 시스템의 중요한 시스템 구성 요소 역할을 합니다. 인쇄 회로 기판은 녹색 솔더 마스크 구조와 개정 번호 Rev 1.4를 특징으로 하며, 엔지니어링되고 최적화된 버전을 나타냅니다.
브랜드 현대
설명 엘리베이터 보드
모델 SAF20400506 Rev1.4
최소 주문 수량 1PC
운송 TNT, UPS, DHL, Fedex, 항공, 해상
포장 카톤, 나무 상자, 팔레트 등
배송 시간 일반적으로 결제 후 2-3 영업일
보증 1년
결제 방법 회사 은행, 웨스턴 유니온, 알리바바, 페이팔 등
기술적 특징
  • 주 제어 장치로 통합 STM32 시리즈 32비트 ARM 아키텍처 마이크로프로세서
  • 프로그램 저장을 위한 Winbond SPI 플래시 메모리
  • 엔코더 신호 처리를 위한 ADI 차동 신호 수신기
  • 데이터 교환을 위한 듀얼 CAN 버스 아키텍처 (TJA1050 트랜시버 활용)
  • 엘리베이터 그룹 제어 통신을 위한 RS-485 인터페이스 기능
  • 전원 공급 장치 섹션은 LM2576 스위칭 전압 레귤레이터를 사용합니다.
  • 24V DC 광범위 전압 입력을 지원합니다.
  • 작동 피드백을 위한 온보드 SMD LED 상태 표시등 배열
  • CE 및 CCC 표준 인증
  • -25°C ~ +70°C의 작동 온도 범위
이 보드는 주로 현대 엘리베이터 시스템에서 카 제어, 운행 스케줄링 및 안전 모니터링을 포함한 중요한 기능에 구현되며, 신뢰할 수 있는 성능으로 여러 엘리베이터 모델에서 표준 구성으로 자리 잡았습니다.

엘리베이터 PCB 보드 - FAQ

Q1: 올바른 교체 엘리베이터 PCB 보드를 어떻게 식별합니까?
교체 엘리베이터 PCB 보드를 식별하려면 원본 부품 번호, 하드웨어 개정, 보드 마킹 및 엘리베이터 컨트롤러 모델을 확인하십시오. PCB 양면의 선명한 사진은 다른 버전을 구별하는 데 도움이 될 수 있습니다.

Q2: 유사한 부품 번호의 엘리베이터 PCB 보드는 상호 교환이 가능합니까?
반드시 그런 것은 아닙니다. 유사한 부품 번호의 엘리베이터 PCB 보드는 하드웨어 개정, 펌웨어, 커넥터 레이아웃 또는 통신 프로토콜이 다를 수 있습니다. 호환성은 기존 엘리베이터 시스템과 비교하여 확인해야 합니다.

Q3: 교체 엘리베이터 PCB 보드에 프로그래밍이 필요합니까?
일부 교체 PCB 보드는 펌웨어 구성, 매개변수 설정 또는 시스템별 프로그래밍이 필요합니다. 다른 보드에는 이미 필요한 소프트웨어가 포함되어 있을 수 있습니다. 올바른 절차는 PCB 모델과 엘리베이터 제어 시스템에서의 역할에 따라 달라집니다.

Q4: 고장난 엘리베이터 PCB 보드를 전체 제어 시스템을 변경하지 않고 교체할 수 있습니까?
경우에 따라 교체품이 기존 컨트롤러, 펌웨어, 배선 및 연결된 구성 요소와 호환되는 경우 개별 PCB를 교체할 수 있습니다. 자격을 갖춘 기술자가 교체를 결정하기 전에 결함을 확인해야 합니다.

Q5: 교체 엘리베이터 PCB 보드를 소싱할 때 어떤 정보를 제공해야 합니까?
원본 PCB 부품 번호, 하드웨어 개정, 엘리베이터 모델, 선명한 보드 사진 및 필요한 수량을 제공해 주십시오. SULAB는 이러한 세부 정보를 검토하고 사용 가능한 교체 옵션을 확인하는 데 도움을 드릴 수 있습니다.
