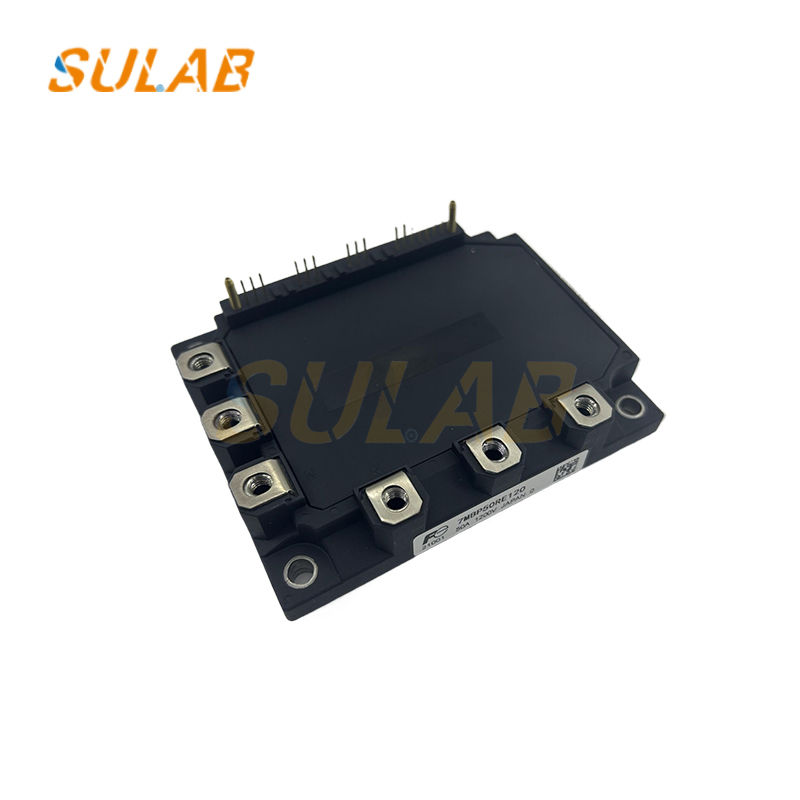

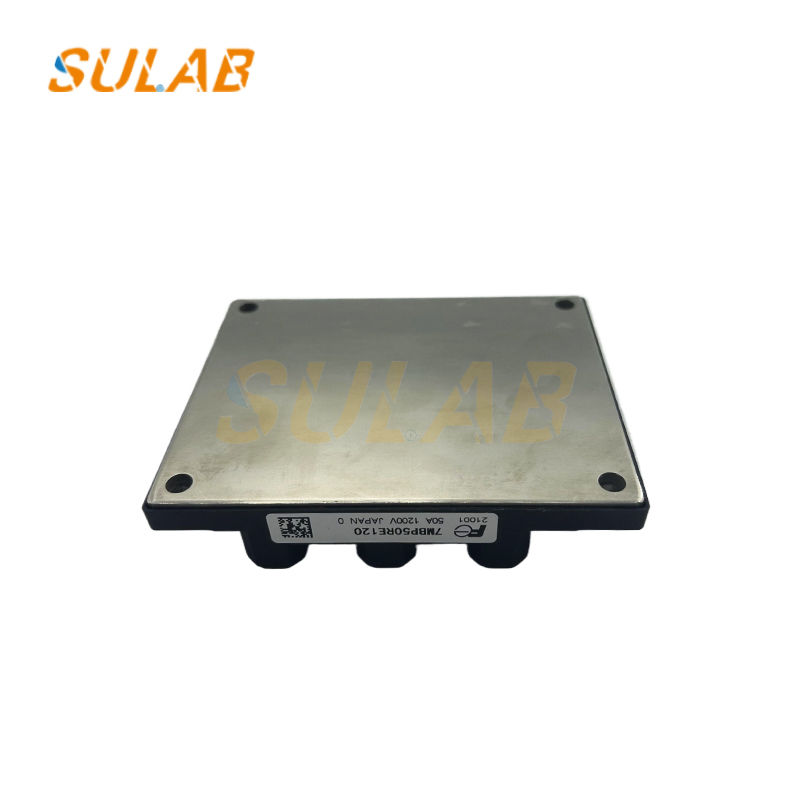

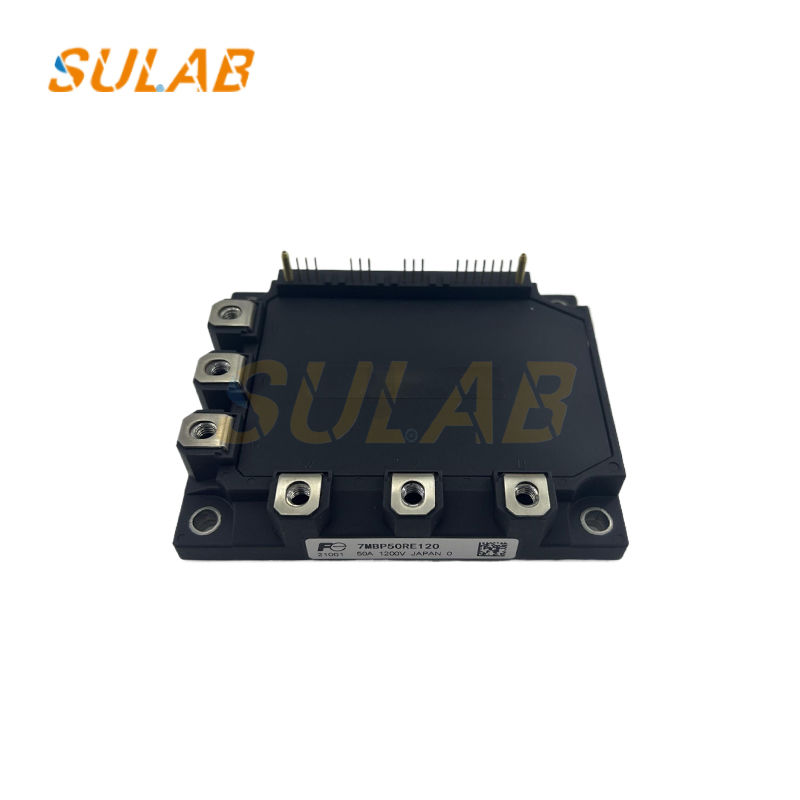

SULAB 엘리베이터 IGBT 모듈 7MBP50RE120 1200V 50A 드라이버

엘리베이터 Igbt 모듈 드라이버 모듈 수입 신규 원본 전력 모듈 우수한 품질 7MBP50RE120

기본 파라미터:
콜렉터-에미터 전압 (Vces): 1200V
DC 컬렉터 전류 (Ic): 50A
1ms 컬렉터 전류 (Icp): 100A
콜렉터 전력 분산 (트랜지스터당): 300W
작업용 온도 (TOPR): -20°C ~ 100°C
저장 온도 (Tstg): -40°C ~ 125°C
특징:
온도 보호: IGBT 연결 온도를 직접 모니터링하여 장치가 안전한 작동 온도 범위 내에서 유지되도록하여 과열 손상을 방지합니다.
낮은 전력 손실 및 부드러운 스위칭: 최적화 된 스위칭 성능은 손실을 줄이고 부드러운 스위칭 전환을 달성하여 에너지 효율을 향상시킵니다.
높은 성능과 높은 신뢰성: 과온 보호는 가혹한 운영 조건 하에서 IGBT의 안정성을 향상시킵니다.통합 제어 회로는 구성 요소의 수를 크게 줄입니다., 전체 시스템 신뢰성을 향상시킵니다.
경보 출력: P쪽과 N쪽 모두에서 경보 신호를 제공하여 시스템 상태를 쉽게 모니터링하고 진단합니다.

전력 변환 및 제어: 이 모듈은 IGBT와 관련 드라이브 회로를 통합하여 DC 전력을 3단계 AC 전원으로 변환합니다.모터와 같은 부하에 변주 주파수 및 전압 전력을 공급예를 들어, 중소용 엘리베이터에서는7MBP50RE120 모듈은 엘리베이터의 운영 상태와 제어 명령에 따라 모터 속도를 정확하게 조절합니다., 부드러운 엘리베이터 이동을 보장합니다.

에너지 재생 및 에너지 절감: 엔진이 느려지거나 브레이크 할 때 과도한 에너지를 생성합니다.7MBP50RE120 모듈은 이 에너지를 전기 에너지로 변환하고 그 에너지를 다시 전력망에 공급하거나 나중에 사용하기 위해 저장합니다., 이를 통해 시스템의 에너지 효율을 향상시키고 에너지 절감을 달성합니다.

보호: 모듈은 그 자체와 시스템의 안전한 작동을 보장하기 위해 다양한 보호 기능을 통합합니다. 예를 들어,과류 보호 (OC) 는 전류가 지정 값을 초과하면 회로를 빠르게 종료합니다., 과류로 인한 장치 손상을 방지합니다. 단장 보호 (SC) 는 단장 장애에 신속하게 반응하여 장비 손상을 방지합니다.드라이버 전원 공급 장치의 전압이 너무 낮을 때 드라이버 전원 공급 장치의 저전압 보호 (UV) 는 모듈을 종료합니다., 불충분 전압으로 인한 모듈 장애를 방지합니다.과온보호 (OH) 는 IGBT 연결 온도를 직접 모니터링하고 온도가 너무 높을 때 자동으로 보호 기능을 작동시킵니다., 과열로 인한 장치 장애를 방지합니다.

고장 진단 및 경보: 7MBP50RE120 모듈은 P 측면과 N 측면 모두에 경보 신호를 제공합니다. 모듈이 고장 또는 이상 현상을 감지 할 때 해당 경보 신호를 발산합니다.직원이 시스템 상태를 신속히 모니터링하고 오류 진단 및 수리를 수행 할 수 있도록.

단순화된 시스템 설계: 모듈에는 드라이버와 보호 회로가 내장되어 있기 때문에 주변 회로의 설계는 크게 단순화되어 제어 회로 구성 요소의 수가 감소합니다.시스템 복잡성과 비용을 줄이는, 그리고 전체 시스템 신뢰성을 향상시킵니다.
