SULAB XAA25140AFB 평행 시스템용 엘리베이터 출구 디스플레이 보드

원래 새로운 엘리베이터 리프트 PCB 액세서리 Lop 디스플레이 보드 엘리베이터 아웃바운드 디스플레이 보드 XAA25140AFB

브랜드 및 모델: 이 디스플레이 패널은 OTIS이며, 모델은 XAA25140AFB이고, HBP16 시리즈의 홀 호출 디스플레이 패널에 속합니다.
응용 분야: 주로 병렬 엘리베이터 시스템에 적합하며, 엘리베이터 홀 문 밖에 설치하여 엘리베이터의 현재 작동 상태 및 층 위치와 같은 정보를 표시하고, 승객이 엘리베이터를 호출할 수 있는 호출 버튼을 제공합니다.
기능적 특징: 버튼 입력을 통해 승객 호출 신호를 수신하고, 마이크로컨트롤러(MCU)를 통해 처리하여 통신 인터페이스를 통해 엘리베이터의 메인 컨트롤러로 전송합니다. 또한 메인 컨트롤러로부터 데이터를 수신하여 현재 엘리베이터 층 및 이동 방향과 같은 디스플레이를 업데이트합니다.

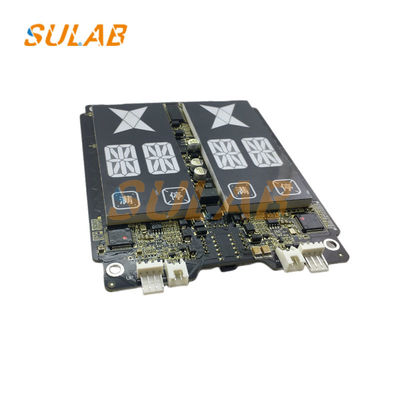

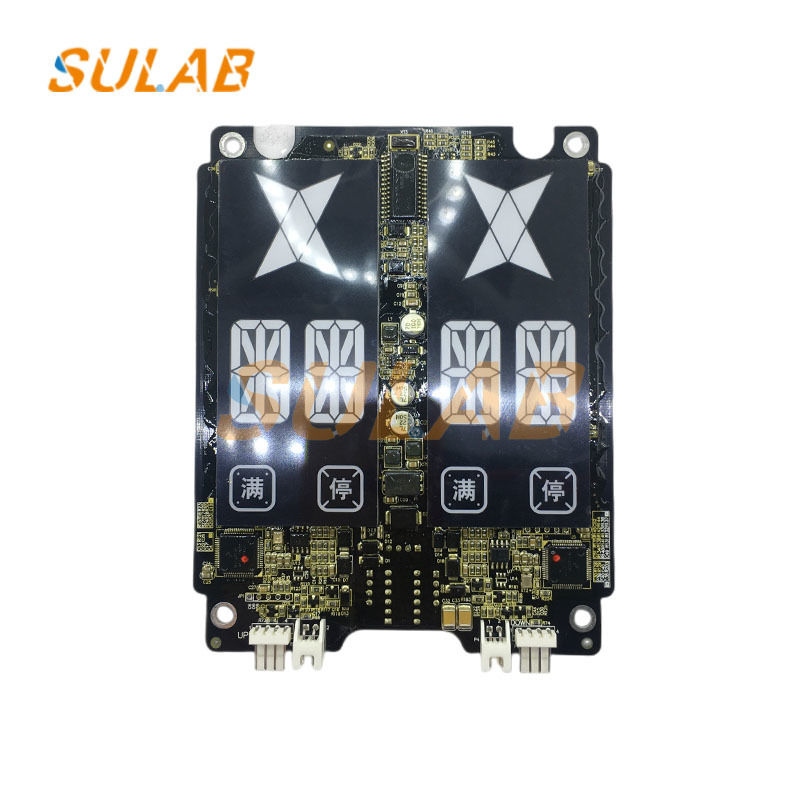

외관: 디스플레이 패널은 검은색 회로 기판으로, LED 디지털 튜브 또는 도트 매트릭스 디스플레이를 사용하여 층수와 방향 화살표를 표시하며, 승객이 누른 호출 버튼 및 관련 회로 구성 요소도 표시합니다.

준비: 설치할 엘리베이터 모델이 홀 호출 디스플레이 패널과 일치하는지 확인합니다. 엘리베이터 도면 또는 모델 번호를 비교하여 확인할 수 있습니다. 홀 호출 패널 및 나사 및 패스너와 같은 액세서리를 준비합니다. 또한 드라이버 및 전동 드릴과 같은 기본 도구와 줄자와 같은 측정 도구를 준비합니다. 엘리베이터 샤프트에 설치를 방해할 수 있는 장애물이 없는지 확인합니다.
설치 위치 결정: 엘리베이터의 설계 도면 또는 설치 가이드에 따라 홀 호출 패널은 일반적으로 엘리베이터 홀 문 옆, 지면에서 1.2-1.4미터 높이에 설치되며, 패널 가장자리는 착륙 문 가장자리에서 200-300mm 떨어져 있습니다. 그룹 제어 엘리베이터의 경우, 호출 패널은 두 엘리베이터 사이에 설치해야 합니다. 사용 편의성, 안전성 및 미학을 고려하고 충돌하기 쉬운 위치에 설치하지 않도록 합니다.
사전 드릴링: 측정 도구를 사용하여 홀 호출 패널의 장착 구멍을 표시한 다음 전동 드릴로 사전 드릴링합니다. 나사가 홀 호출 패널을 안전하게 고정할 수 있도록 구멍 깊이와 직경에 주의합니다.
홀 호출 패널 고정: 사전 드릴링된 구멍에 홀 호출 패널을 놓고 나사로 고정합니다. 나사를 조일 때 수평계를 사용하여 홀 호출 패널이 벽에 수직이 되도록 하여 원활한 설치를 보장합니다.
연결 배선: XAA25140AFB 홀 호출 패널에는 통신 케이블이 필요합니다. 안정적인 신호 전송을 위해 Otis 전용 통신 케이블을 사용하는 것이 좋습니다. 제조업체의 지침에 따라 패널을 올바르게 연결하고 커넥터가 안전하고 느슨하지 않은지 확인합니다. 홀 호출 패널에 외부 전원이 필요한 경우 전원 케이블을 연결합니다. 연결하기 전에 항상 엘리베이터 전원 공급 장치를 분리하고 적절한 절연을 보장합니다.
기능 테스트: 설치 후 엘리베이터 전원 공급 장치를 복구하고 여러 번 테스트합니다. 위아래 호출 버튼을 눌러 응답을 확인합니다. 또한 층 디스플레이가 제대로 작동하는지, 오류 알람이 있는지 확인합니다. 문제가 감지되면 즉시 배선을 문제 해결하거나 설치 절차를 다시 확인합니다.
