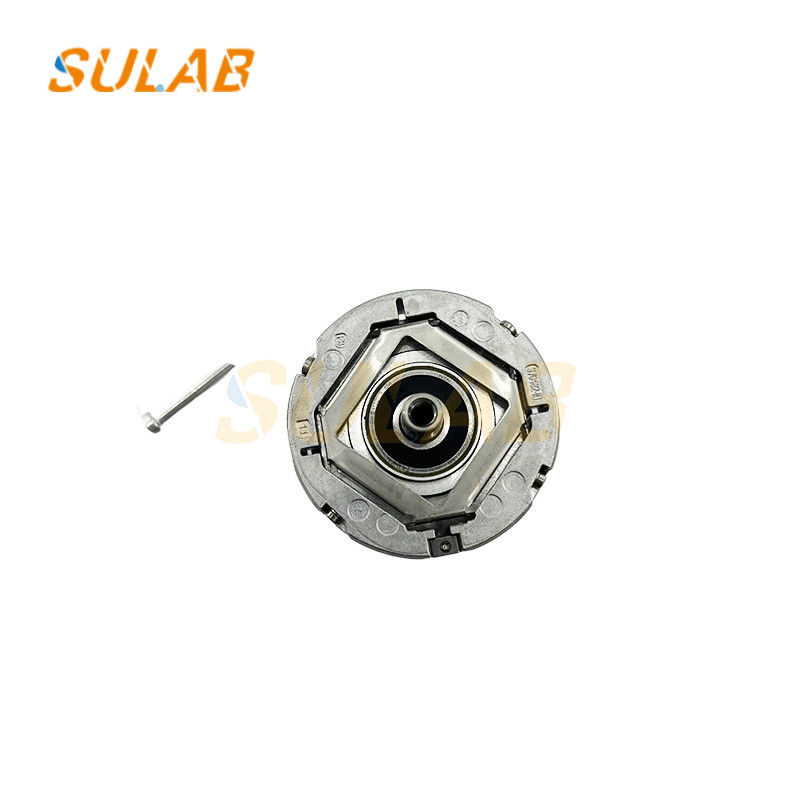

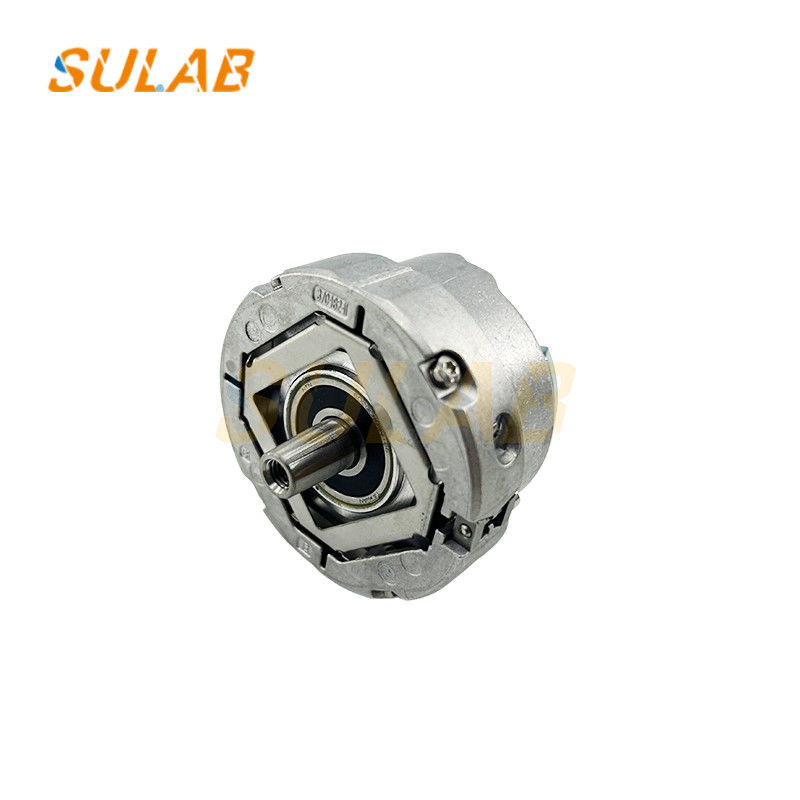

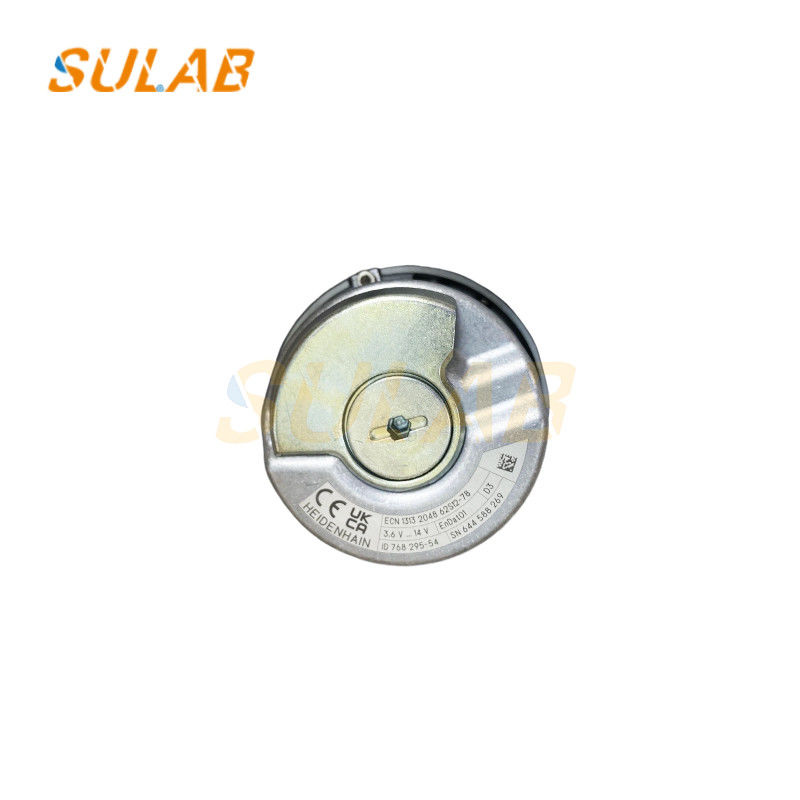

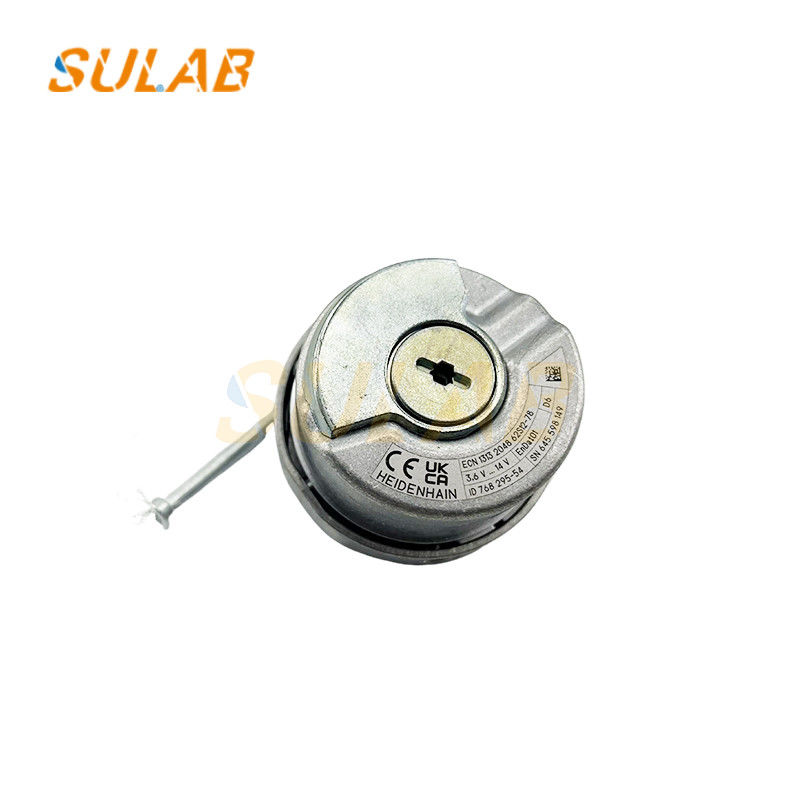

엘리베이터 로터리 동기 호스트 브랜드 신규 정품 호스트 인코더 ECN 1313 2048 62S12-78

엘리베이터 로터리 동기 호스트 브랜드 신규 정품 호스트 인코더 ECN 1313 2048 62S12-78

기능:
위치 탐지: 엘리베이터 호스트의 회전 각도와 위치를 정확하게 측정하고 리얼 타임에서 엘리베이터 차의 특정 위치 정보를 얻습니다.예를 들어, 인코더 펄스를 계산하고 처리함으로써, 시스템은 엘리베이터 차가 어느 층에 있는지 그리고 목표 층에서 얼마나 멀리 있는지 정확하게 알 수 있습니다.엘리베이터 레벨 주차 및 바닥 디스플레이에 대한 기본 데이터를 제공하는.
속도 피드백: 엘리베이터 호스트의 속도 정보를 전기 신호로 변환하고 제어 시스템에 다시 공급합니다.제어 시스템은이 피드백 신호에 기초하여 엘리베이터의 실행 속도를 실시간으로 모니터링하여 엘리베이터가 설정된 속도 곡선에 따라 작동하는지 확인합니다.실제 속도가 설정된 속도에 반하면 제어 시스템은 엘리베이터 작동의 원활성과 안전을 보장하기 위해 적시에 조정을 할 수 있습니다. 예를 들어,엘리베이터의 가속이나 느림 중에, 인코더는 속도 변화를 실시간으로 피드백 할 수 있으므로 시스템이 모터 출력을 정확하게 제어하고 원활한 속도 전환을 달성 할 수 있습니다.
실행 방향 판단: 엘리베이터 호스트의 회전 방향을 식별하여 엘리베이터가 올라가고 있거나 내려가고 있는지 결정할 수 있습니다.이 정보는 엘리베이터 제어 시스템이 올바른 논리적 판단과 작업을 수행 할 수 있도록 결정적입니다예를 들어, 바닥 문 제어 및 호출 신호 처리 측면에서 시스템은 엘리베이터의 실행 방향에 따라 그에 따라 반응해야합니다.

설치 단계
설치 부분 청소: 기름, 먼지 및 불순물 등을 제거하기 위해 에코더의 톱니 모양 샤프트와 설치 스핀드의 톱니 모양 구멍을 청소하기 위해 깨끗한 얇은 천을 사용하십시오.톱니 짝짓기 표면의 청결을 보장하기 위해.
인코더 본체 설치: 인코더의 톱니 모양 샤프트를 샤프트의 톱니 모양 구멍에 삽입하여 두 가지가 단단히 결합되도록 합니다.그 다음에 해당 사양의 볼트를 사용 (M5 × 50와 같은) 에코더를 샤프트에 연결하기 위해튼튼한 토크는 일반적으로 5Nm입니다.
조정 및 고정: 유연하게 회전하는지 확인하기 위해 엔코더를 부드럽게 돌립니다. 유연하게 회전하지 않으면 볼트가 기울어져 있는지 확인하십시오. 확인 후,인코더의 긴장 볼트를 단단히튼튼한 토크는 일반적으로 0.65Nm입니다.
인코더 단선 설치: 인코더 단선을 삽입 시 그림에 표시 된 방법에 따라 설치하십시오. 핀을 정렬하고 단계적으로 삽입하십시오.핀을 변형 하기 위해 과도한 힘을 사용하지 마십시오, 그 다음 인코더 뒷 뚜?? 을 설치 합니다.
인코더 긴 라인을 연결: 인코더 긴 라인의 DB15 남성 머리를 짧은 라인의 DB15 여성 머리로 연결하고 긴 라인의 DB15 남성 머리에 나사를 단단히 잡으십시오.
