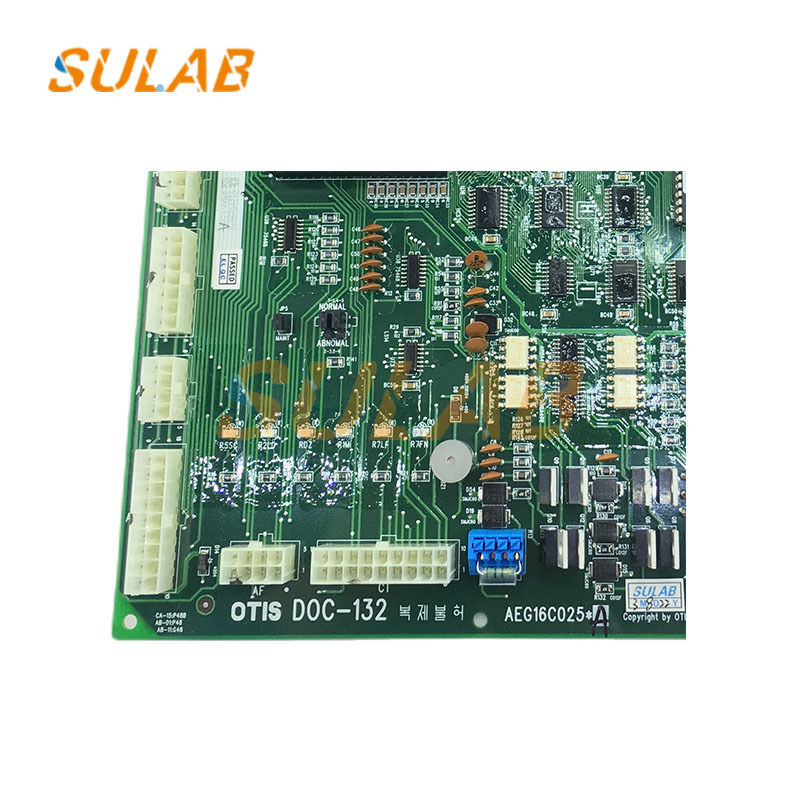

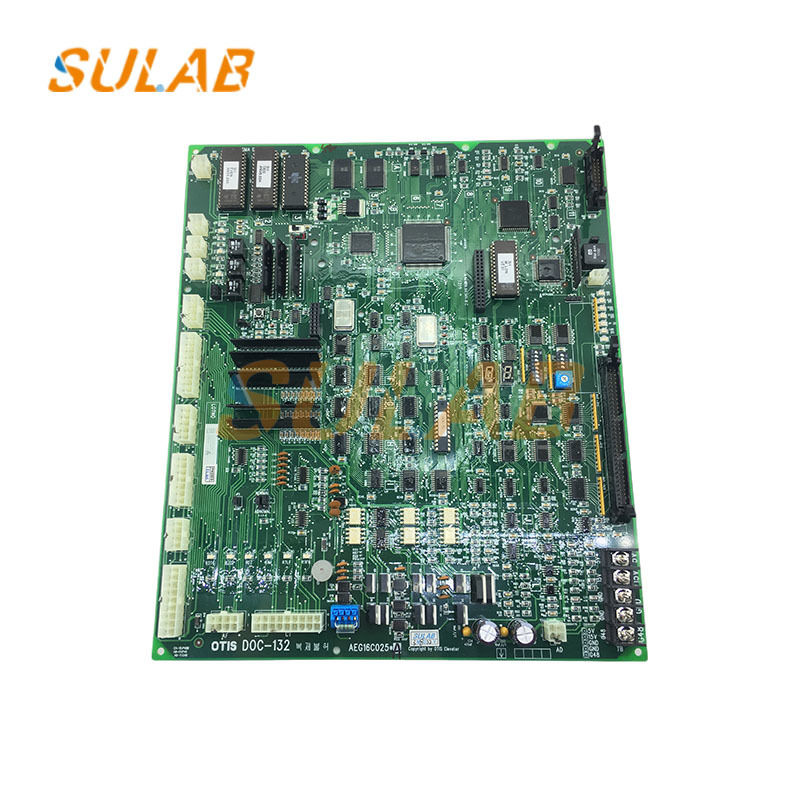

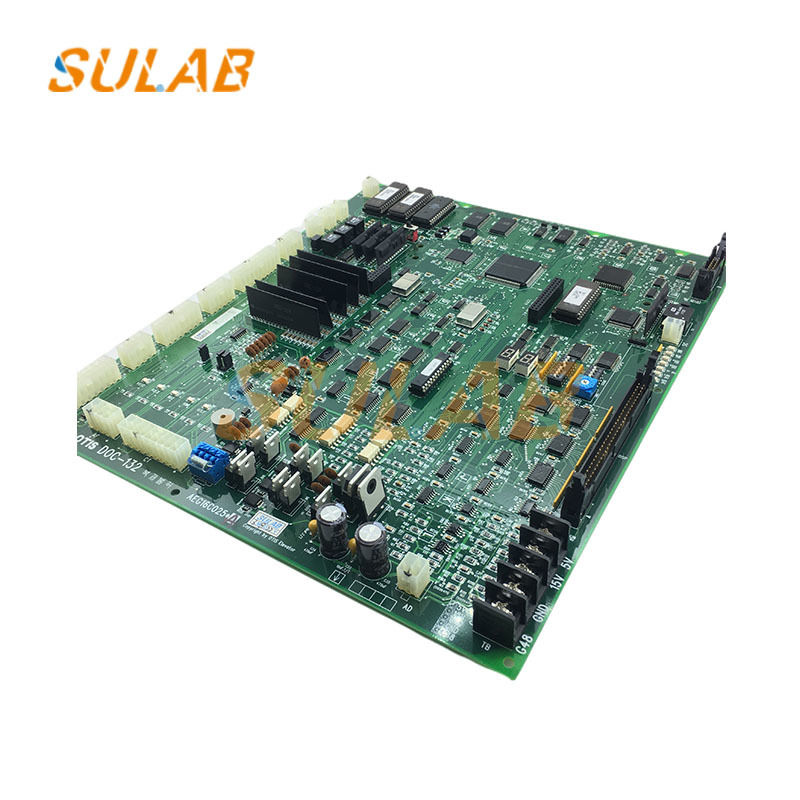

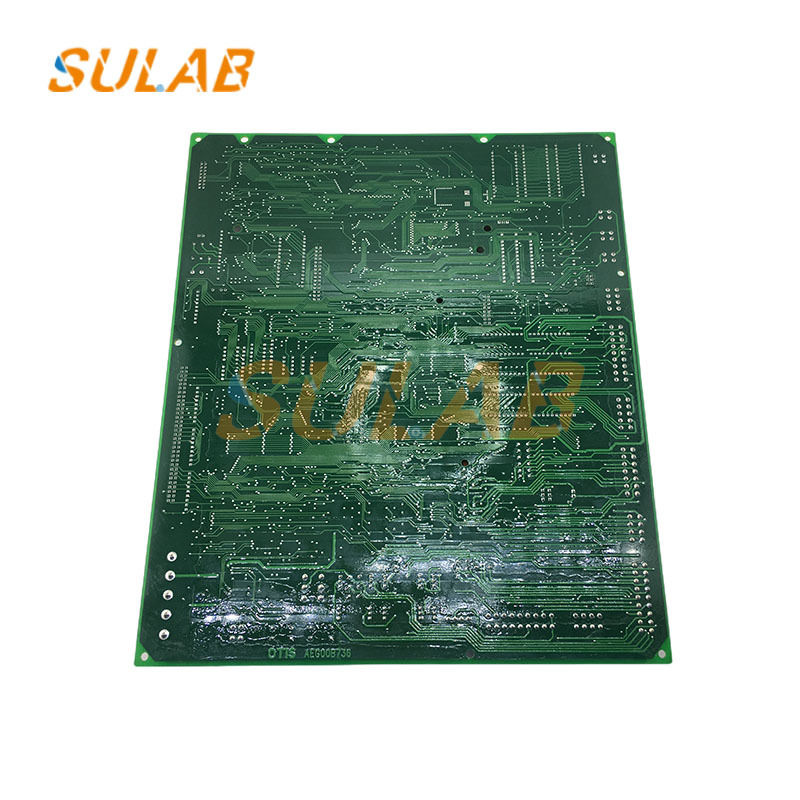

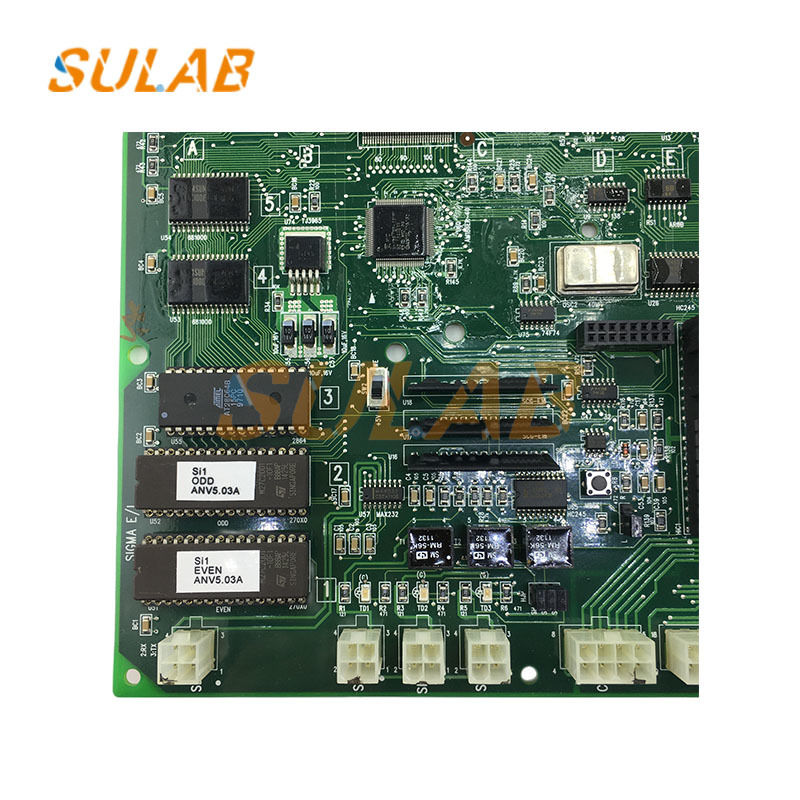

SULAB 엘리베이터 제어판 DOC-132 AEG16C025A 24V PCB

엘리베이터 제어 보드 LG PCB 보드 엘리베이터 마더보드 고품질 도매 엘리베이터 마더보드 DOC-132 AEG16C025A

기본 정보: 이 마더보드는 중국에서 제조되었으며 엘리베이터 부품입니다. 모델 번호: DOC-132, AEG16C025*A로도 알려져 있으며 주로 주거용 엘리베이터 및 기타 용도로 사용됩니다.
기능적 특징: 엘리베이터 제어 시스템의 핵심 구성 요소로서 엘리베이터 작동 제어, 안전 보호 및 신호 전송과 같은 중요한 기능을 수행합니다. 층고 측정, 수동 LRT 작동, POSI 테스트 모드, 110% 전단 모드 및 CRT 데이터 재설정과 같은 기능을 가능하게 합니다. 또한 모터 과전류 및 과부하 보호, 자동 차량 조명 및 팬 제어, 기지국 엘리베이터 잠금, 원격 엘리베이터 잠금 인터페이스, 차량 및 홀 명령 IC 카드 제어를 제공할 수 있습니다.
일반적인 고장 및 증상: 이 마더보드가 오작동하면 엘리베이터가 작동을 시작하지 못하거나 작동 중에 자주 멈추고, 명령 신호가 손실되거나 잘못 표시될 수 있으며, 안전 보호 장치가 제대로 작동하지 않을 수 있으며, 디스플레이에 깨지거나 빈 화면이 표시될 수 있습니다.

마더보드 위치 지정 및 고정

제어 캐비닛의 지정된 장착 구멍에 따라 마더보드를 장착 브래킷에 단단히 놓습니다. 마더보드 커넥터(예: 전원 커넥터, 통신 커넥터 및 I/O 커넥터)가 배선이 용이하도록 방향을 잡고 케이블이 과도하게 구부러지지 않도록 합니다.

제공된 나사를 사용하여 대각선으로 균등하게 조입니다(토크는 설명서를 준수해야 합니다. 나사가 너무 느슨하면 접촉 불량이 발생할 수 있으며, 나사가 너무 조이면 마더보드 PCB가 손상될 수 있습니다). 장착 표면이 고르지 않은 경우 절연 와셔를 삽입하여 수평을 맞춥니다.

케이블 연결(핵심 단계)

전원 공급 장치 연결: 마더보드의 전원 커넥터(일반적으로 "DC24V," "GND," 또는 "AC110V"로 표시됨; 자세한 내용은 설명서를 참조하십시오)를 찾습니다. 멀티미터를 사용하여 입력 전압이 마더보드의 요구 사항(대부분 DC24V ± 5%)을 충족하는지 확인합니다. 양극과 음극을 올바르게 연결합니다(잘못 연결하면 마더보드의 전원 모듈이 손상될 수 있습니다). 통신 버스 연결: 메인보드와 엘리베이터 제어 패널 및 홀 호출 패널 사이에 통신 라인(예: RS485 또는 전용 버스)을 연결합니다. "A" 및 "B" 라인 또는 "CAN-H" 및 "CAN-L" 라인을 구분하고, 안전하게 연결하고, 간섭을 줄이기 위해 한쪽 끝에서 실드를 접지합니다.
I/O 인터페이스 연결: 안전 회로, 도어 잠금 신호, 리미트 스위치, 접촉기 피드백 및 기타 회로에 대한 입력 및 출력 라인을 설명서의 핀 배열에 따라 연결합니다. 각 케이블은 단자에 압착하여 전선 노출로 인한 단락을 방지해야 합니다. 배선 후 케이블 타이를 사용하여 케이블을 정리하고 고전압 케이블(예: 모터 케이블)과 별도로 묶습니다.
접지: 메인보드의 접지 단자("PE" 또는 "접지 기호"로 표시됨)는 황록색 2색 전선으로 제어 캐비닛 접지 버스에 연결해야 합니다. 접지 저항은 정전기 또는 누설로 인한 메인보드 손상을 방지하기 위해 ≤4Ω이어야 합니다.
