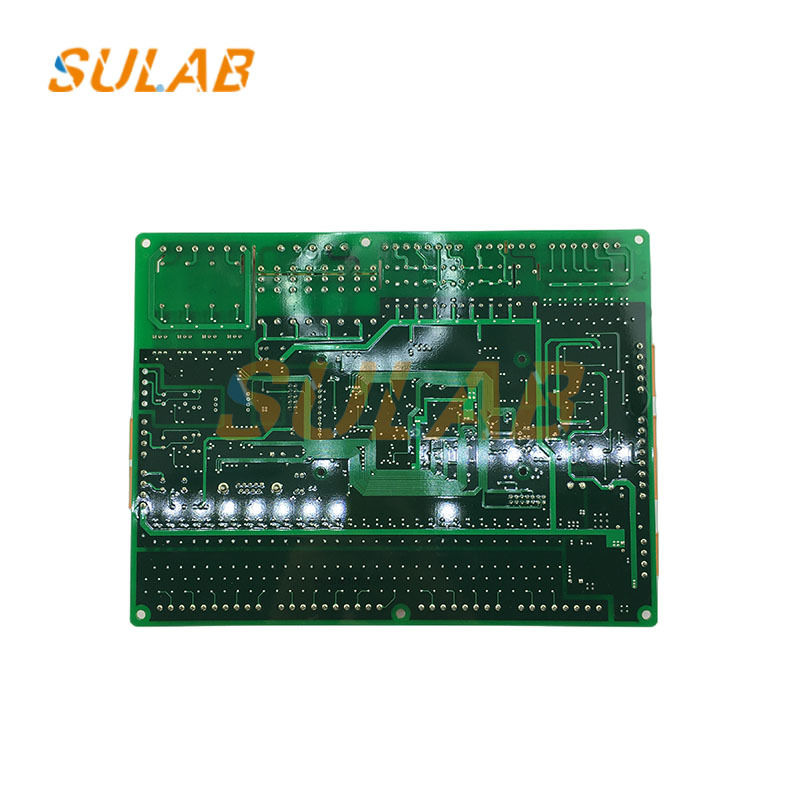

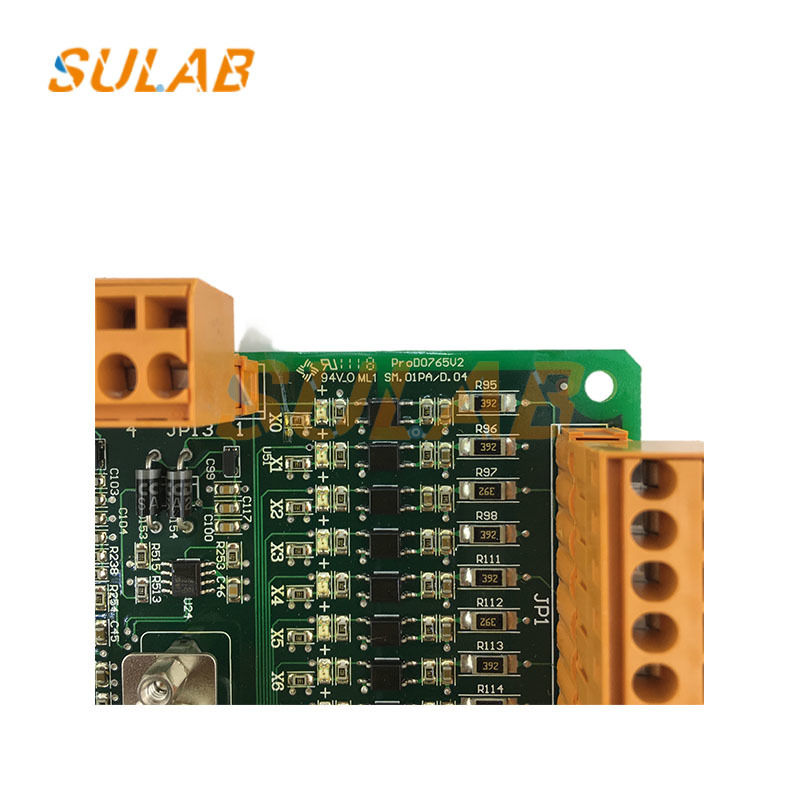

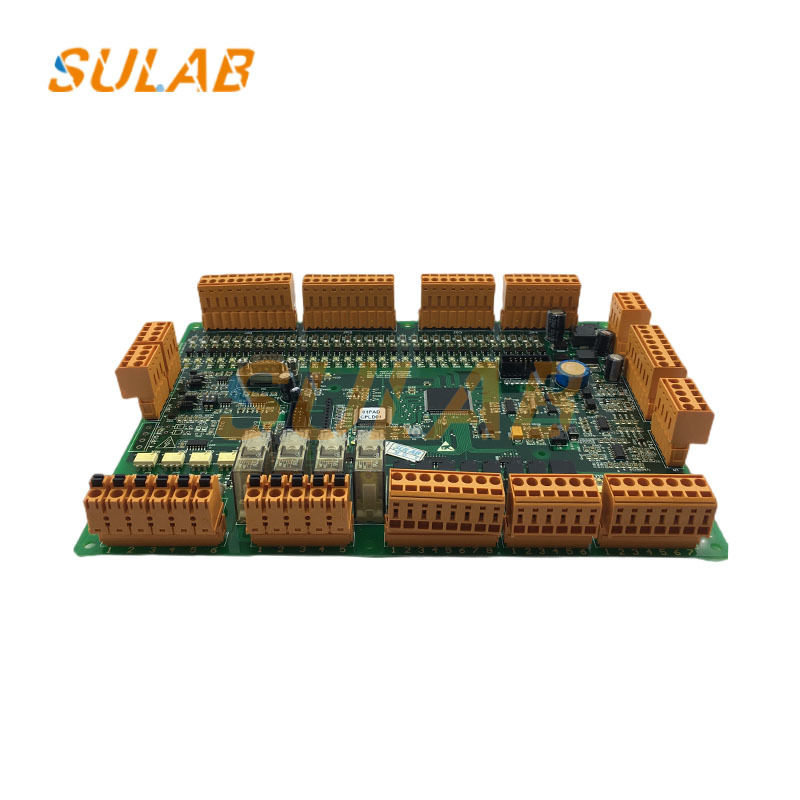

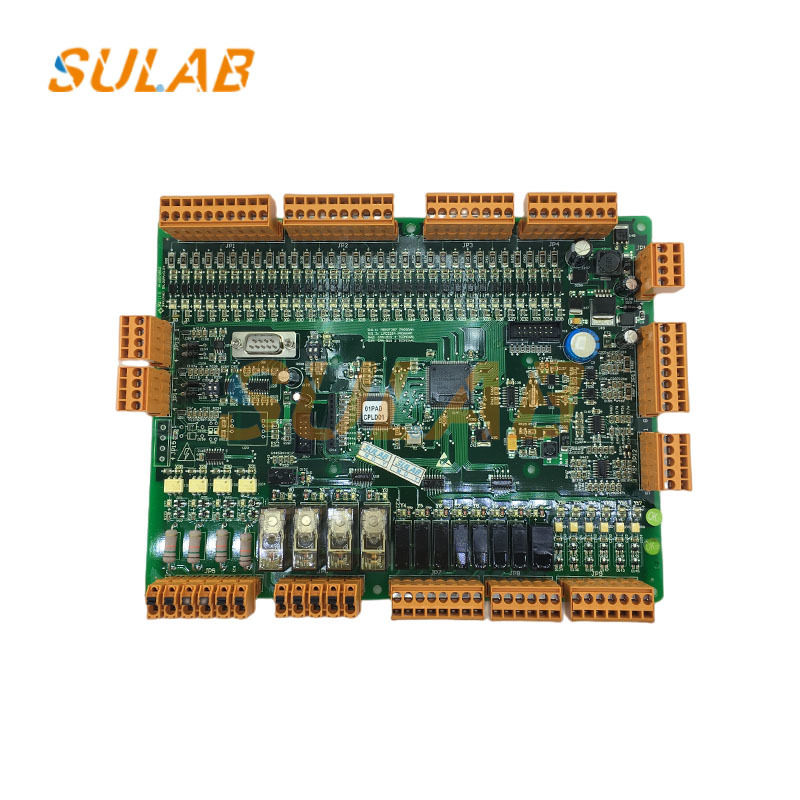

SULAB SM.01PA CAN 버스 통신을 갖춘 엘리베이터 주 PCB 보드

엘리베이터 주 PCB 보드, 주 보드, 엘리베이터 주 패널, 엘리베이터 제어 보드, 엘리베이터 부품 PCB 보드, 스테퍼 주 보드, 드라이버 보드 SM.01PA

SM.01PA 보드의 핵심은 "명령 획득 + 신호 변환 + 상태 표시"입니다.

명령어 획득: 엘리베이터 차에서 바닥 선택 버튼, 문 열기/ 닫기 버튼, 비상 경보 버튼과 같은 작동 신호를 수신합니다.아날로그/디지털 신호를 모나르크 프로토콜을 준수하는 통신 신호로 변환합니다., 그리고 엘리베이터 주 제어판에 전송합니다.

상태 피드백: 주요 제어판에서 "지상 위치", "여행 방향", "문 상태 (열린/ 닫힌) "와 같은 정보를 수신합니다.그리고 바닥 디스플레이 (디지털 튜브/LED 화면 등) 를 활성화합니다., 방향 표시등, 엘리베이터 차량의 문 열/닫기 상태등, 승객에게 엘리베이터의 현재 상태에 대한 피드백을 제공합니다.

알람 및 오류 피드백: 엘리베이터 차에서 비상 경보 (알람 버튼 또는 갇힌 사람 신호) 가 작동하면 SM.01PA는 주요 제어판에 경보 신호를 전송하고 승객을 경고하기 위해 엘리베이터 차량의 윙윙이나 경보 표시기를 활성화 할 수 있습니다.- 커뮤니케이션 적응: Communicate with the main control board through Monarch dedicated communication bus (such as CAN bus or RS485 bus) to ensure stable transmission of commands and status signals and avoid command loss or delay.

의사소통 장애 (가장 흔한 경우)
증상: 통신등 (COM) 이 꺼져 있거나 계속 켜져 있거나 비정상적으로 깜박이고, 자동차 명령어를 등록할 수 없습니다 (추추 누르면 응답하지 않습니다.)또는 주요 제어판은 "차 제어판 통신 장애"를 보고합니다 (모나르크 오류 코드 E37와 같이).
문제 해결:
통신 버스 (CAN-H/CAN-L 또는 RS485-A/RS485-B) 를 느슨하거나 역전선 또는 버스 케이블에 손상이 있는지 확인합니다. (예를 들어, 자동차 문으로 압축되는 경우).
통신 버스 전압을 측정합니다. (정상적인 CAN 버스 전압: CAN-H ≈ 2.5-3.5V, CAN-L ≈ 1.5-2.5V, 전압 차이 ≈ 1V). 전압이 비정상적 인 경우 버스는 단회로, 지상,또는 보드의 통신 칩이 손상 될 수 있습니다.
SM.01PA 보드를 동일한 모델로 교체하여 보드 자체에 문제가 발생하지 않도록 시도하십시오. (예를 들어, 화상 된 통신 칩).
