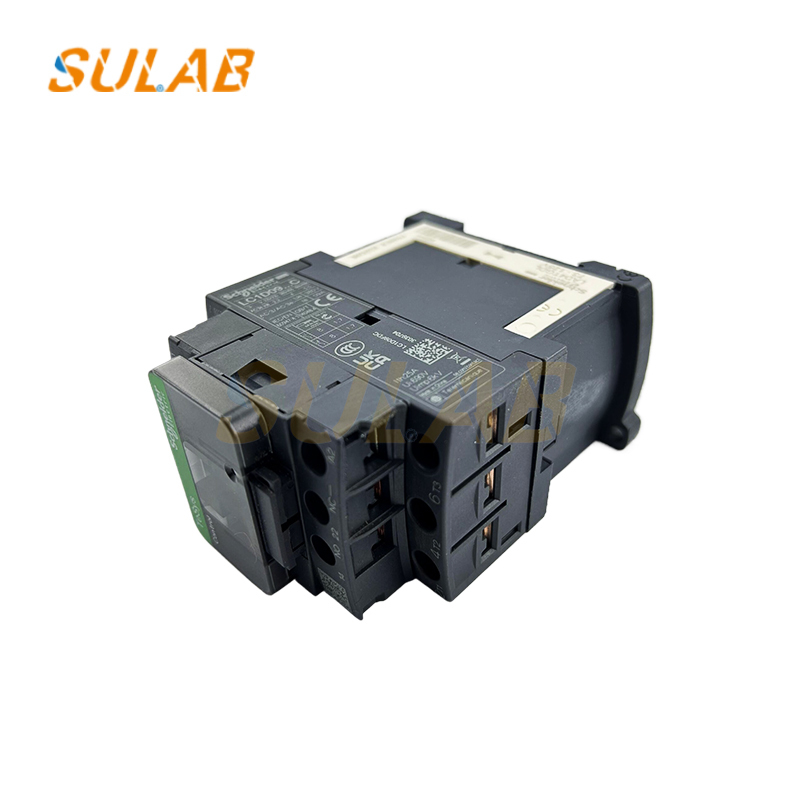

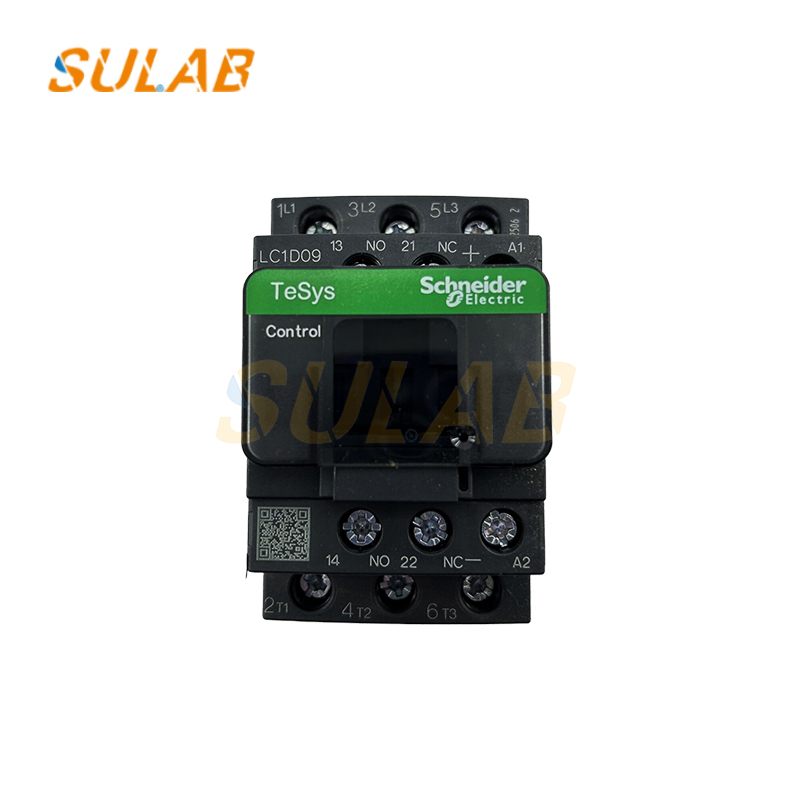

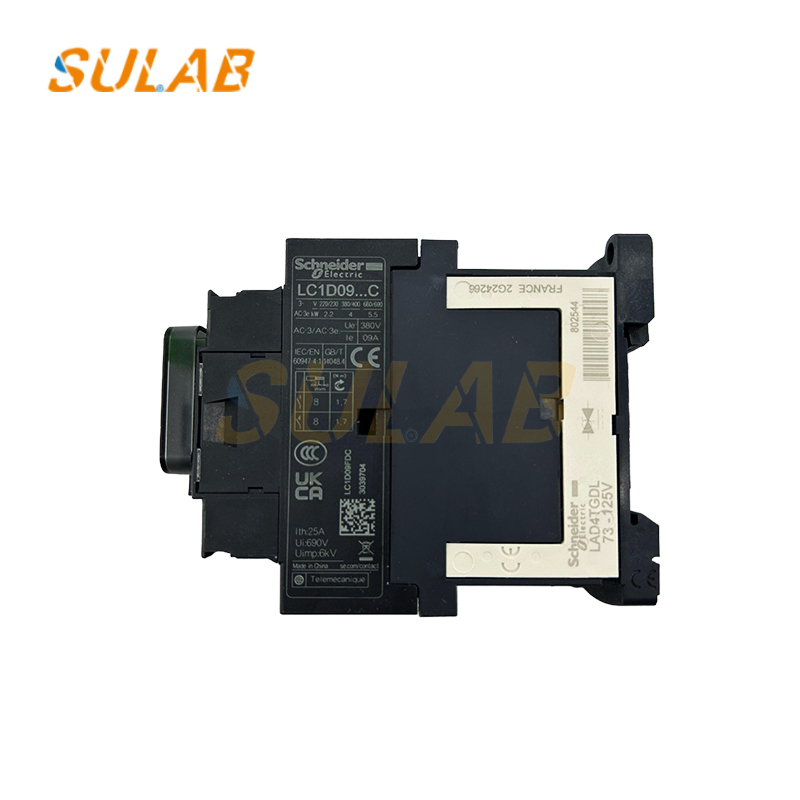

Schneider 정품 AC 접촉기 LC1D09BDC LC1D09FDC DC 접촉기

슈나이더 오리지널 AC 컨택터 LC1D09BDC LC1D09FDC DC 컨택터

• 구조적 구성
  • 전자기 시스템: 이동 및 정적 인 철 코어, 끌어당기 코일 및 반응 스프링을 포함합니다. 끌어당기 코일 에너지가 공급되면 자기장이 생성됩니다.움직이는 철핵이 반응 스프링의 힘을 극복하고 정적 철핵과 함께 끌어당기는코일이 전력을 제거 할 때, 자기장이 사라지고 움직이는 철 코어는 반응 스프링의 작용으로 다시 설정됩니다.
  • 연락 시스템: 일반적으로 정상적으로 열린 주요 연락처의 세 쌍을 가진 이중 브레이크 브릿지 연락처 구조를 채택합니다.NO (정상적으로 열려) 및 NC (정상적으로 닫혀) 보조 접촉 장치로 장착될 수 있습니다., 이는 신호 피드백 또는 제어 회로의 융합 제어에 사용됩니다.
  • 아크 소멸 시스템: 대용량 접촉기 (20A 이상) 는 활 끄기 위해 슬롯 활 끄기 덮개와 활 끄기 격자판을 사용합니다.작은 용량 콘택터에서 활을 끄는 데 두 번 끊는 콘택트를 사용합니다., 전기 힘 활 끄는, 활 격리를위한 간 단계 활판, 활 끄는 점조 활 끄는 덮개.

• 작동 원칙: 콘타క్టర్의 전자기 스핀이 평준 DC 전압에 연결되면 스핀에 자기장이 생성됩니다.정적 철핵은 스프링의 반응력을 극복합니다, 움직인 철핵을 정적 철핵으로 끌어당기고, 움직이는 접촉자와 정적 접촉을 만들어 주 회로와 제어 회로를 연결합니다. 코일이 전기를 끄면,정적 철핵의 전자기 매력은 사라집니다., 그리고 움직이는 철 코어는 스프링의 반응 힘에 의해 재설정되며, 움직이는 접촉을 정적 접촉에서 분리하고 주 회로와 제어 회로를 차단합니다.
• 기술 매개 변수
  • 가속 전류: 9A
  • 코일 전압: 일반적으로 110V DC, DC 12V, 24V, 48V, 220V와 같은 다른 옵션도 제공됩니다.
  • 폴란드인: 3P, 즉 3극 접촉기.
  • 전압 수준: 660V (690V) 까지의 AC 전압의 회로에서 사용할 수 있습니다. AC-3 응용 범주에서 작동 전압이 380V일 때 정상적으로 작동 할 수 있습니다.
  • 행동 특성: DC 당기 전압은 85-110%Us이며, 방출 전압은 10-75%Us입니다.
