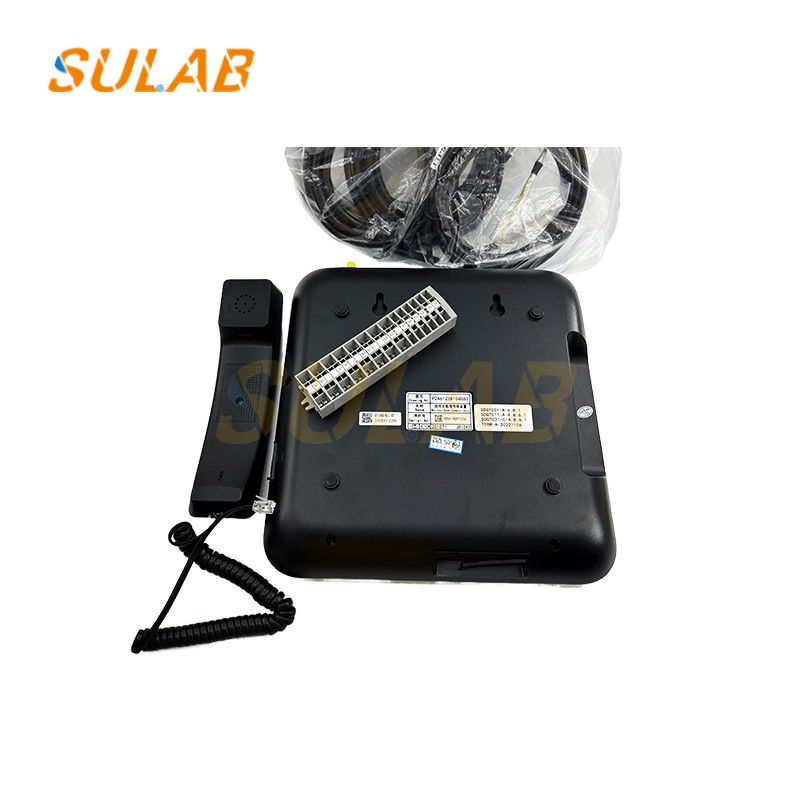

미쓰비시 5차원 엘리베이터 인터컴 전화, 엘리베이터 전화 시스템, 엘리베이터 인터컴 시스템 P246123B104G50

미쓰비시 5차원 엘리베이터 인터컴 전화, 엘리베이터 전화 시스템, 엘리베이터 인터컴 시스템 P246123B104G50

작업 흐름 및 신호 전송 원칙
1전화 시작 (차 호출 의무실 예를 들어)
트리거 호출: 승객은 차 안의 호출 버튼을 누르면, 버튼이 닫혀 전류 경로를 형성하고 버스에 호출 신호 (전기 신호) 를 보내게 됩니다.
신호 전송: 전기 신호는 버스를 통해 근무실 호스트로 전송됩니다.호스트는 신호 소스를 식별합니다 (차 주소 코드 같은 것) 그리고 오디오 및 시각적 충고 (박박 경보 같은 것) 를 발산합니다, 화면은 통화 위치를 표시합니다).
2음성 통신 시설
호스트 반응: 근무 직원은 호스트의 해당 채널에 연결하고 마이크는 목소리를 오디오 전기 신호로 변환합니다.버스를 통해 자동차 전화로 증폭되고 전송되는.
양방향 통화: 자동차 전화기가 전기 신호를 수신한 후, 음성 소리는 스피커를 통해 복원됩니다.자동차의 마이크는 승객의 목소리를 수집하고 호스트로 다시 전송하여 풀 듀플렉스 호출 (동시 양방향 음성 전송) 을 달성합니다..
3다단계 통신 논리
단일 호출 및 그룹 호출: 호스트는 단독으로 단말기를 (기계실과 같이) 호출하거나 여러 단말기를 연결할 수 있습니다.덩어리) 동시에 여러 당사자 호출 (보관 중에 협업 통신과 같은).
주소 코드 식별: 각 단말기는 고유 한 주소 코드가 있습니다. 호스트는 신호 혼동을 피하기 위해 호출 소스를 구별하기 위해 코드를 사용합니다.

시스템 구성 및 연결 방법
하드웨어 구성

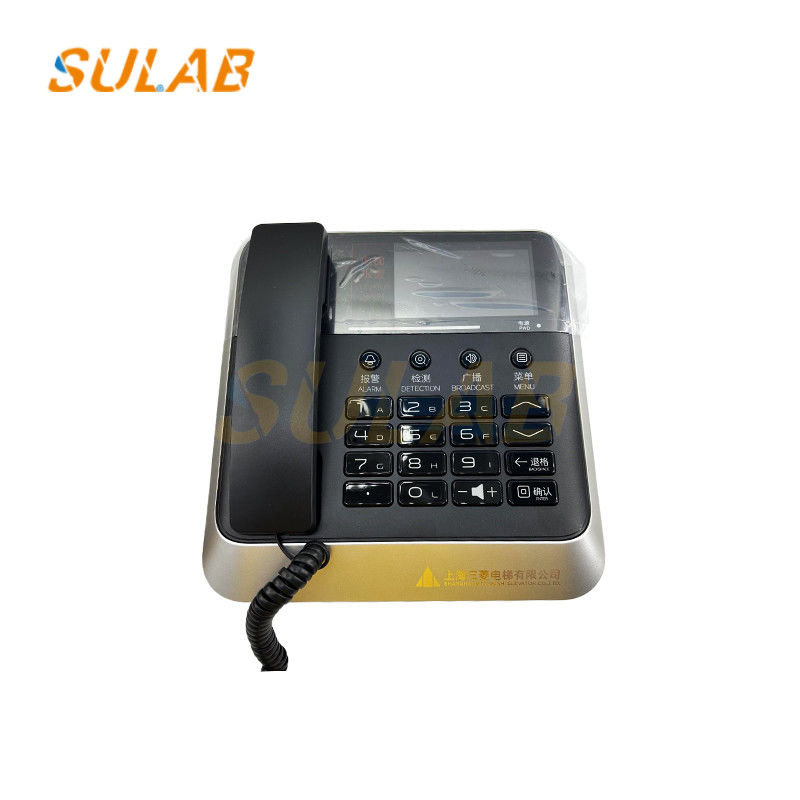

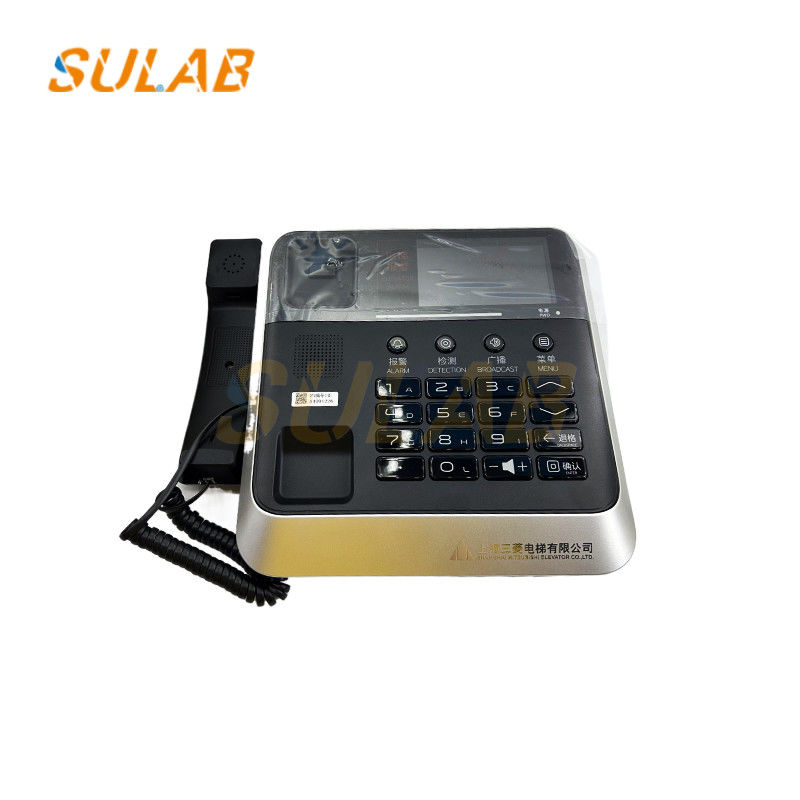

터미널 장비: 자동차 전화기, 기계실 전화기, 자동차 상위 전화기, 피트 전화기 및 근무실 호스트를 포함한다. 각 터미널에는 마이크, 스피커 및 호출 버튼이 장착되어 있습니다.
전송 라인: 버스 배선 (4 코어 케이블과 같은) 또는 IP 네트워크 전송 (지능 건물에 적합) 은 주로 각 단말기를 근무실 호스트와 연결하는 데 사용됩니다.
전원 공급 및 증폭 장비: 안정적인 DC 전원 공급 (DC12V/DC24V 등) 을 제공하며 오디오 증폭기를 통해 음성 신호를 강화합니다.

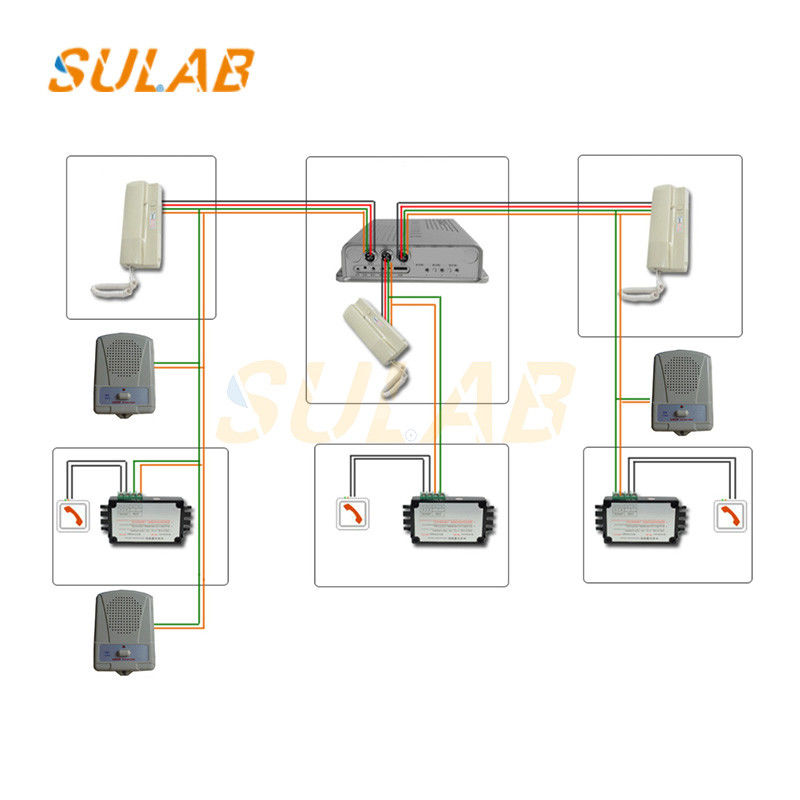

연결 논리
각 터미널은 스타 또는 버스 네트워크 토폴로지를 형성하기 위해 버스를 통해 호스트와 병렬 또는 시리즈로 연결되어 있으며, 모든 터미널이 호스트 또는 다른 터미널과 통신할 수 있음을 보장합니다.
