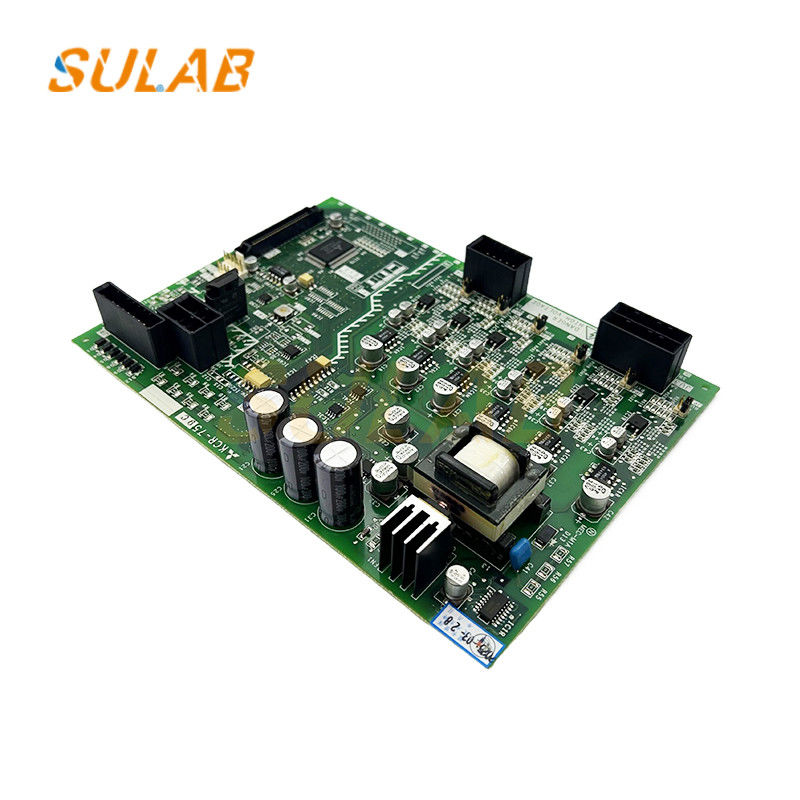

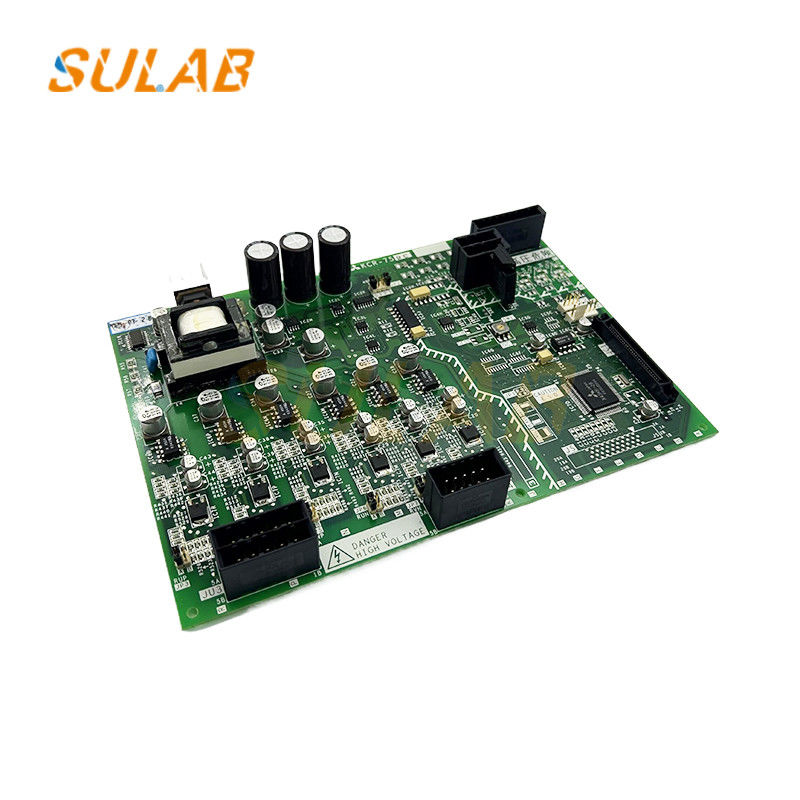

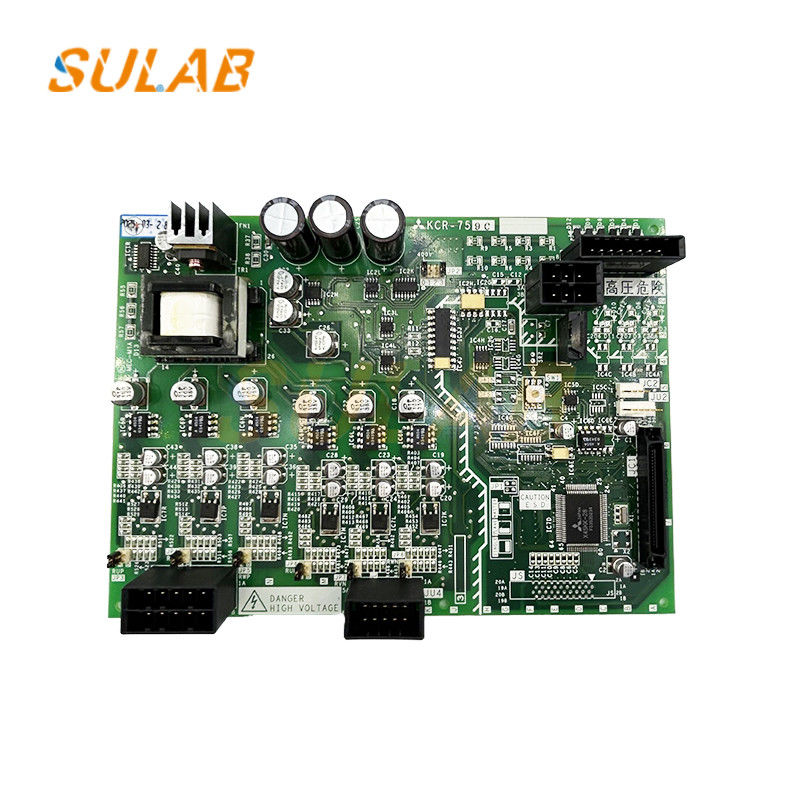

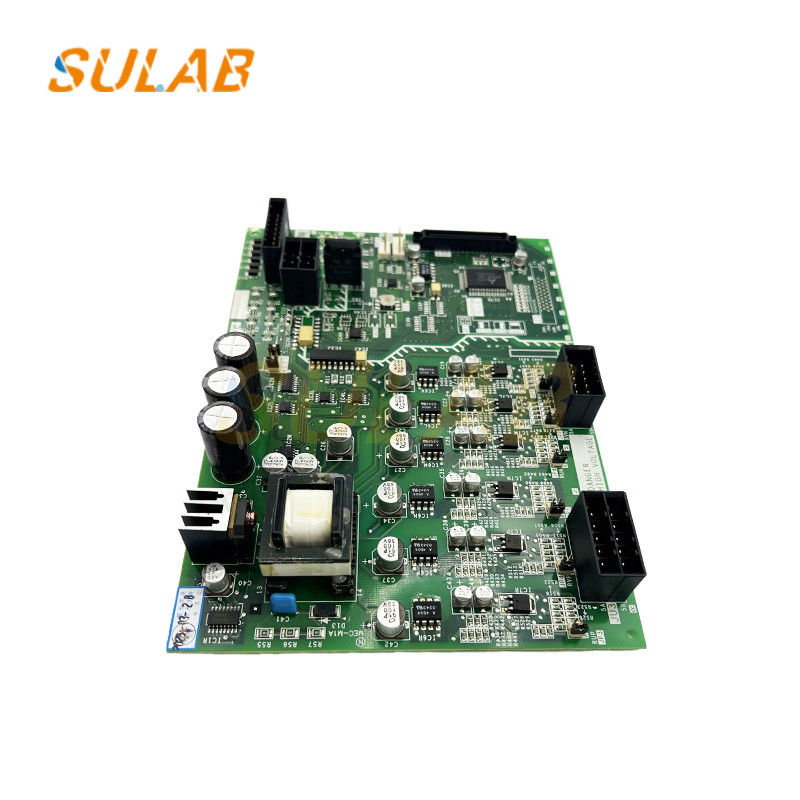

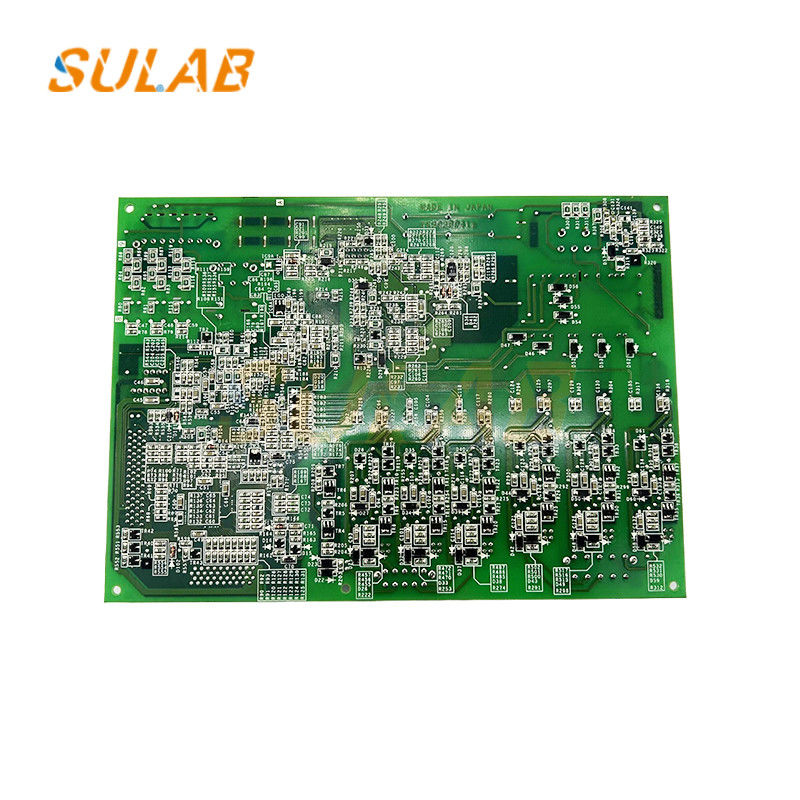

엘리베이터 PCB 보드 Mitsubishi KCR-759C 엘리베이터 부품

1일반 사양

• 모델:KCR-759C

• 적용:엘리베이터 제어 시스템 (입구 제어, 신호 처리 또는 모터 관리)

• 호환성:미쓰비시 엘리베이터 모델에 설계되었습니다 (정확한 호환성은 시리즈에 따라 다릅니다)

2PCB 설계 및 제조

• 계층 수:아마도4~6층 PCB(신호 무결성 및 전력 분배)

• 소재:FR-4 (화염 retardant epoxy laminate)

• 구리 두께:1oz 또는 2oz (전력 처리)

• 표면 마감:납 없는 HASL (Hot Air Solder Leveling) 또는 ENIG (Electroless Nickel Immersion Gold)

3주요 구성 요소

• 마이크로 컨트롤러/프로세서:미쓰비시 특수한 IC (가능한 독점 미쓰비시 칩 또는 Renesas/Microchip 기반 컨트롤러)

• 전력 규제:전압 조절기 (5V, 12V, 24V DC)

• 릴레/고체 상태 스위치:모터/문 제어용

• 오프토커플러/이솔레이터:신호 격리 및 노이즈 감축용

• 연결 장치:전선 배열용 고구려 헤더

• 보호 회로:퓨즈, TVS 다이오드, EMI 필터

4생산 과정

1. 스케마 & 레이아웃 디자인CAD 도구 (Altium, Eagle 또는 Mitsubishi의 독점 소프트웨어) 를 사용하여 설계되었습니다.

2. PCB 제조∼ 에치, 굴개, 층을 쌓는 것

3. 부품 공급OEM 승인된 부품 (미츠비시는 전문 공급자를 사용할 수 있습니다.)

4. SMT 조립SMD 부품에 대한 자동 픽 앤 위치 기계.

5. 구멍 을 통과 한 조립더 큰 부품에 대한 수동 또는 파동 용접.

6. 테스트 & 품질 관리∙

   • 회로 테스트 (ICT)전기 연결을 확인합니다.

   • 기능 테스트엘리베이터 동작을 시뮬레이션합니다.

   • 환경 스트레스 테스트진동/온도 저항성 검사

5컴플라이언스 및 인증

• 안전 기준:EN 81-20 (엘리베이터 안전), UL/CE (이용될 경우)

• EMC 준수:EN 61000-6-2 (방지력), EN 61000-6-4 (배출량)

6일반적인 고장점 및 수리

• 화상을 입은 흔적(전력 급증으로 인해)

• 실패한 릴레(기계성 마모)

• 부식된 연결 장치(습기 노출)

• 고장난 콘덴서(전해질성 노화)

7교체 및 사용 가능성

• OEM 부품:미쓰비시나 허가된 유통업체에서 가져야 합니다.

• 후판품 대안:독점적인 디자인으로 인해 희귀합니다.

• 리모델링된 단위:때때로 엘리베이터 부품 공급 업체에서 구할 수 있습니다.
