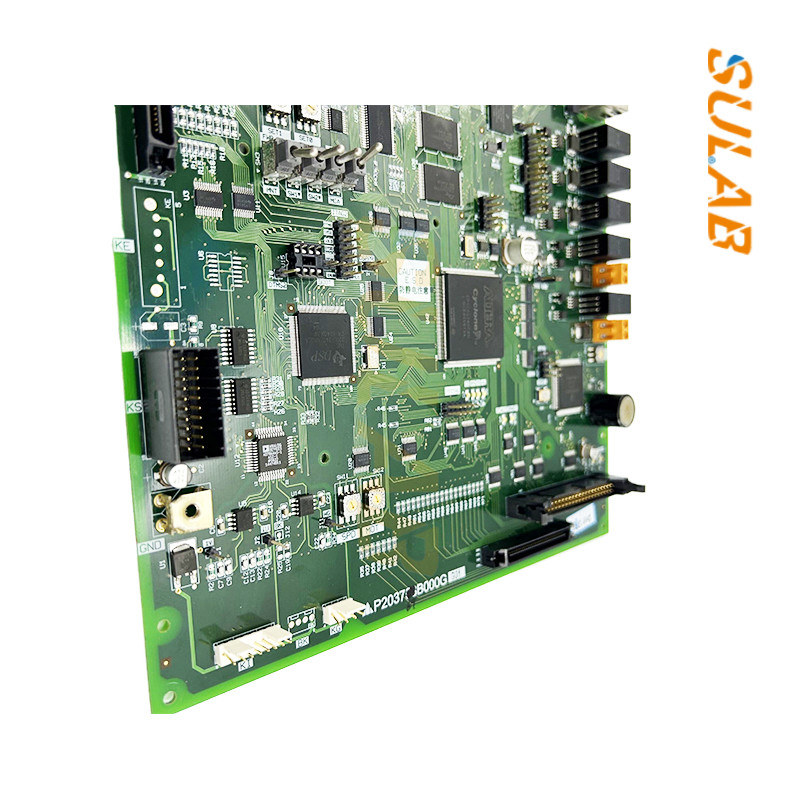

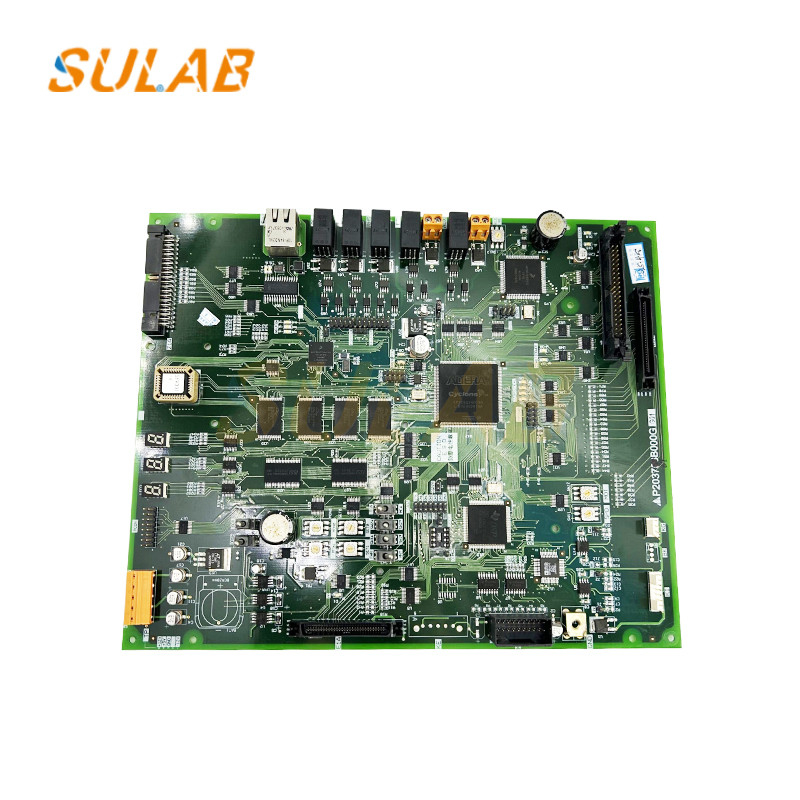

엘리베이터 부품은 새 고품질의 오리지널 미쓰비시 보드 P203758B000G01

엘리베이터 부품은 새 고품질의 오리지널 미쓰비시 보드 P203758B000G01

제어 기능
작동 제어: 자동차의 조작 패널, 바닥 역의 호출 버튼 등에서 신호를 수신하고 시작, 가속, 일정한 속도를 제어합니다.현재 위치에 기반한 미리 설정된 알고리즘에 따라 엘리베이터의 느림 및 정지, 각 층의 실행 방향과 호출 요청, 엘리베이터가 목표 층에서 정확하게 멈출 수 있도록.
문 열고 닫기 제어: 자동차 문과 바닥 문의 열고 닫기를 제어합니다. 엘리베이터가 목표 층에 도달하고 안정적으로 멈추면문 기계 제어 시스템에 문 열기 신호를 보내 문 기계 모터를 운전 자동차 문과 대응 바닥 문을 열기; 바닥을 떠날 준비를 할 때, 문을 닫는 신호를 보내어 문 기계 모터가 문을 닫도록합니다.그리고 문을 닫는 과정에서 문 상태를 모니터링 문이 안전하게 닫혀 있는지 확인하기 위해.

전기 연결
전원 연결: 엘리베이터의 주요 전원 공급을 제어 캐비닛에 삽입합니다.및 메인보드 설명서의 요구 사항에 따라 메인보드의 대응 전력 단말기에 전력 선 연결일반적으로, 엘리베이터 메인 보드는 3단계 AC 전원 공급에 연결되어야 합니다.전원 공급 장치의 전압 수준 (일반적으로 380V 또는 220V) 에주의를 기울이고 단계 순서는 메인 보드의 요구 사항에 부합해야합니다.. 전원 공급 전압을 측정하는 멀티미터를 사용 하 여 전압이 메인 보드에서 허용 된 운영 범위 내에 있는지 확인 합니다. 연결이 완료 된 후,가상의 연결으로 인한 불량 접촉이나 난열을 방지하기 위해 배선이 단단하다는 것을 확인하기 위해 나사들을 단단히 매.
통신 라인 연결: 엘리베이터 메인 보드는 다양한 제어 기능을 실현하기 위해 자동차와 바닥 역과 같은 장비와 통신해야합니다.엘리베이터 제어 시스템의 요구 사항에 따라, 통신 케이블 (CAN 버스, RS485 버스 등) 을 메인보드의 통신 인터페이스 단말기에 연결합니다.통신 케이블의 연결은 관련 전선 사양을 준수하고 전자기 간섭을 방지하기 위해 강한 전력 라인과의 병렬 연결을 피해야합니다.전선 때, 정상 통신을 보장하기 위해 케이블의 극성 및 연결 순서에주의를 기울입니다.
센서 및 액추에이터 연결: 각종 엘리베이터 센서 (지상 센서, 속도 센서 등) 및 액추에이터 (모터 드라이버, 문 기계 제어기,등등메인보드의 입력 및 출력 단말기에 연결할 때,신호 선이 올바르게 연결되었는지 확인하기 위해 메인보드 설명서와 전기 스케마를 주의 깊게 참조하십시오.예를 들어 위치 센서의 신호 라인은 메인 보드의 위치 감지 입력 단말기에 연결되어야합니다.그리고 모터 드라이버의 제어 신호 라인은 메인 보드의 모터 제어 출력 단말기에 연결되어야 합니다..
