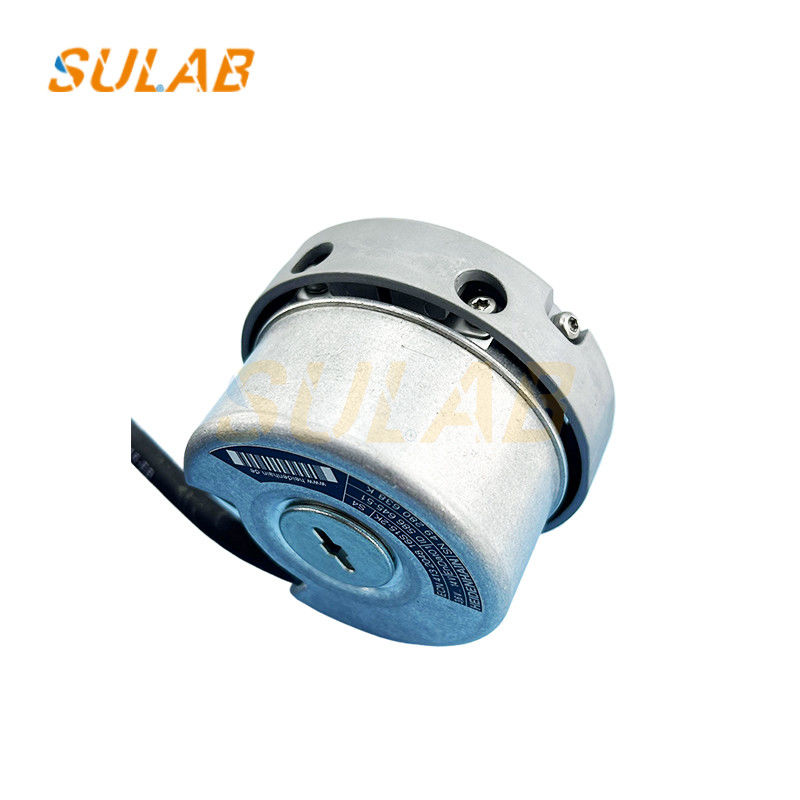

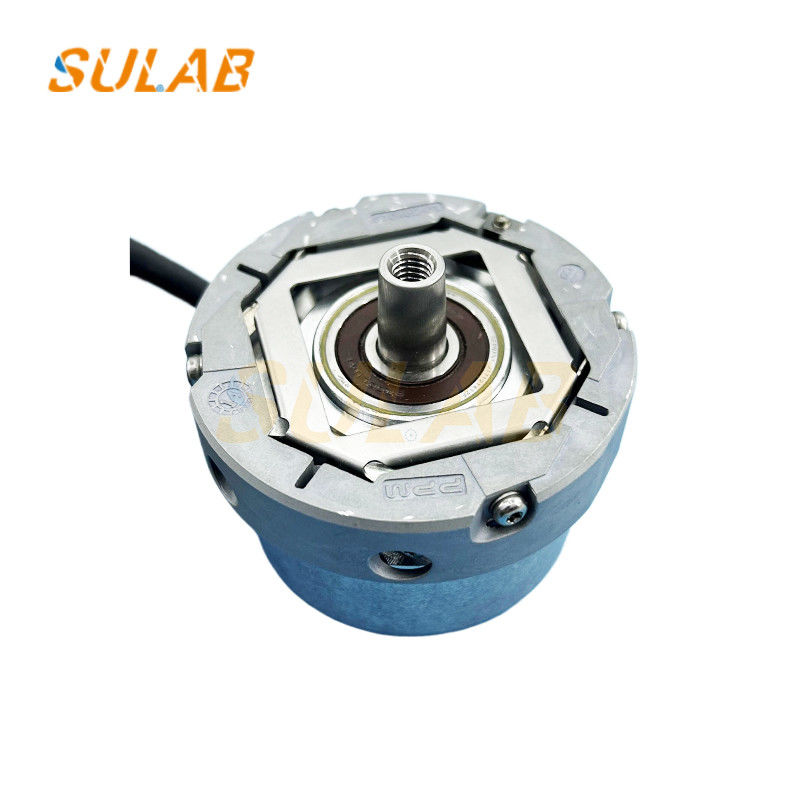

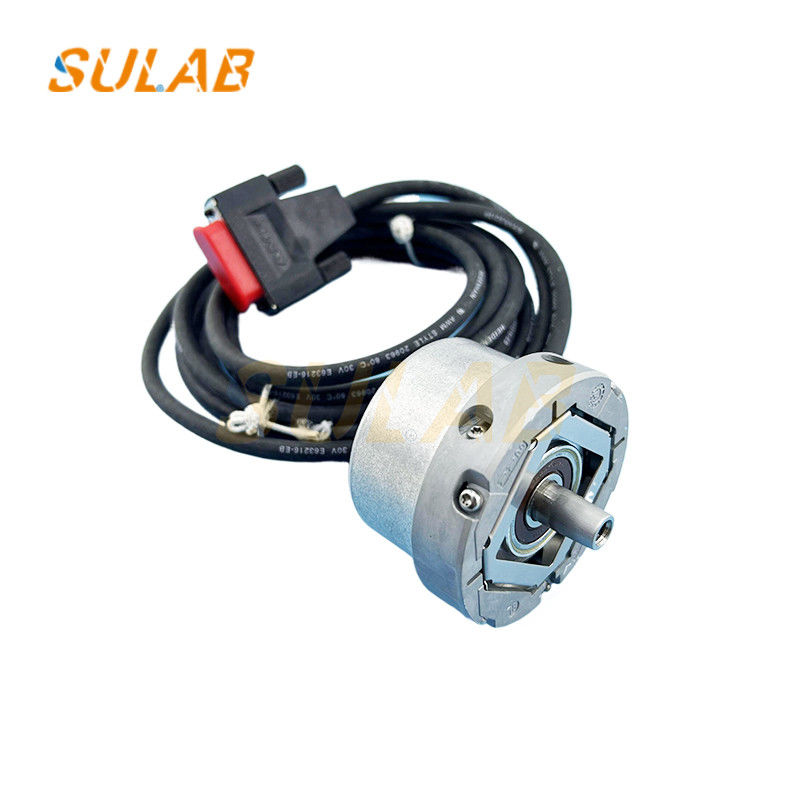

엘리베이터 인코더 ECN 413 2048 16S15-2K 하이덴하인 엘리베이터

1주요 특징 및 사양

핵심 기능

✔위치 및 속도 피드백정확한 바닥 평준화를 위해 엘리베이터 차의 움직임을 추적합니다.
✔인크레멘탈 인코더구제자회전당 2048개의 펄스 (PPR)고해상도
✔엘리베이터 특유의 설계진동, 온도 변화 및 전자기 간섭 (EMI) 에 견딜 수 있도록 설계되었습니다.

기술 사양

• 모델: ECN 413(하이덴하인 시리즈)

• 결의: 2048 PPR(연란한 정류를 위한 높은 정확도)

• 출력 신호: A, B, R (차별 신호: HTL 또는 RS-422)

• 공급 전압: 5V DC 또는 10-30V DC(모델에 따라 달라)

• 주택 보호: IP65(먼지와 물에 저항)

• 셰프트 타입: 홀홀 샤프트 (16mm 지름, 15mm 길이) 16S15

• 최대 속도: 121000 RPM(엘리베이터 모터 속도를 크게 초과)

• 작동 온도: -20°C ~ +85°C

안전 및 준수

• 만난다EN 81-20/50(엘리베이터 안전 표준)

• 호환성오티스, 코네, 힌들러, 티센크럽 및 다른 주요 엘리베이터 브랜드

2일반 애플리케이션

• 견인 엘리베이터 모터 피드백(AC/DC 모터)

• 기계실 없는 엘리베이터 (MRL)

• 수압 엘리베이터 위치 감지

• 엘리베이터 문 제어 동기화

3문제 해결 및 교체

공통적 인 문제

• 엘리베이터 흔들림 또는 정지 부적절→ 인코더 신호 손실 또는 오차

• 오류 코드 (예: "엔코더 오류")→ 배선을 확인하거나 인코더를 교체하십시오.

• 신호 출력이 없습니다.→ 전원 공급 & 연결 확인.
